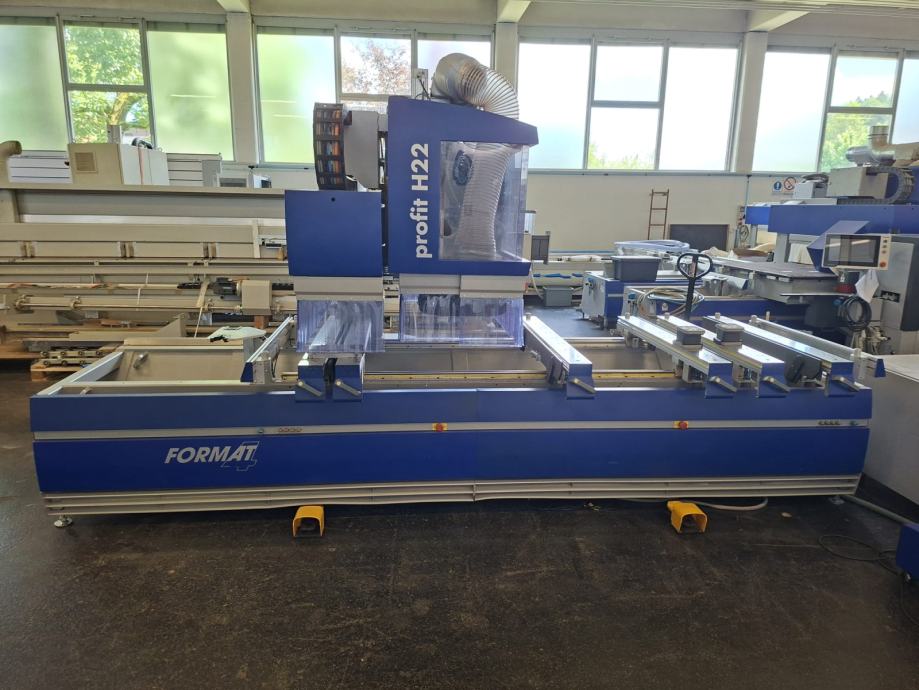

CNC obdelovalni center Format4, model Profit H22

CNC obdelovalni center Format4, model Profit H22

Letnik stroja: 2009
Odlično ohranjen, pregledan in servisiran!

Robusten 4-osni konzolni CNC center za masivni les, vrata, okna, stopnice in zahtevnejše nestandardne kose – zelo primeren za mizarske delavnice, ki delajo veliko različnih kosov v majhnih serijah.
Model H22 je v tej generaciji veljal za “heavy-duty” z večjo Y kapaciteto in širšimi možnostmi agregatov.

NAMEMBNOST STROJA
• Masivni les (vrata, podboji, stopnice, okna)
• Korpusi + kompleksni masivni elementi
• individualna proizvodnja
• Krivuljni in obdelovanci nepravilnih oblik
• Močna kombinacija vrtanje + žaganje + rezkanje + agregati

KONSTRUKCIJA & OSI:
Konstrukcija: Konzolni stroj z gibljivo traverzo
Vodila: Kaljene linearne vodila + kroglična vretena
Pogon X: Zobata letev z reduktorjem (visoka ponovljivost)
Mazanje: Avtomatsko centralno
Delovna polja: 2 polji (izmenično delovanje)

Hodi osi:
• X: ~3550 mm
• Y: ~1680 mm
• Z: ~275 mm
Hitrosti pomikov do 80 m/min (X,Y)

MIZA IN VPENJANJE:
Konzolna miza:
• 6 pomičnih konzol
• Schmalz vakuumski sistem (brez cevi)
• Višina sesal: 100 mm

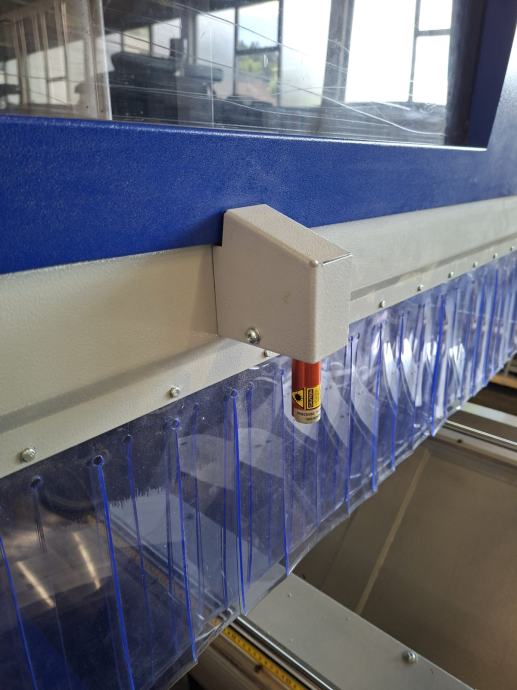

• Laser za pozicioniranje
• 2 delovni polji (izmenični način dela)
• Pnevmatsko fiksiranje konzol
• Možnost okvirnih spon

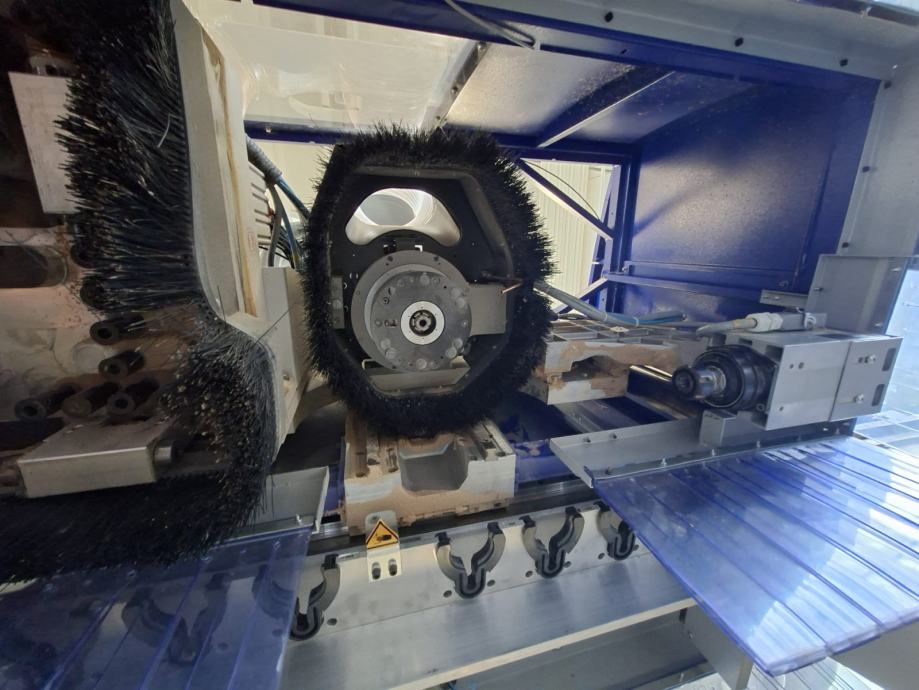

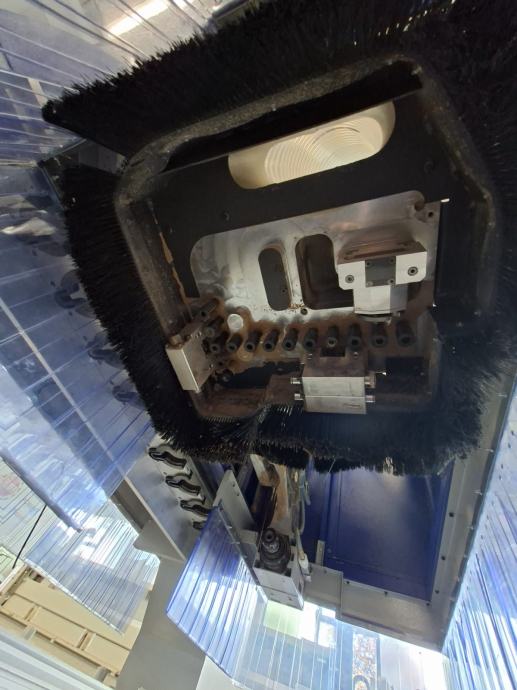

VRTALNI AGREGAT:
Standard DH20 glava:
Vertikalna vretena: 14 (9X + 5Y)
Horizontalna vretena: 6 (4X + 2Y)
Utornik/žaga: integrirana
Obrati: do 6000 rpm

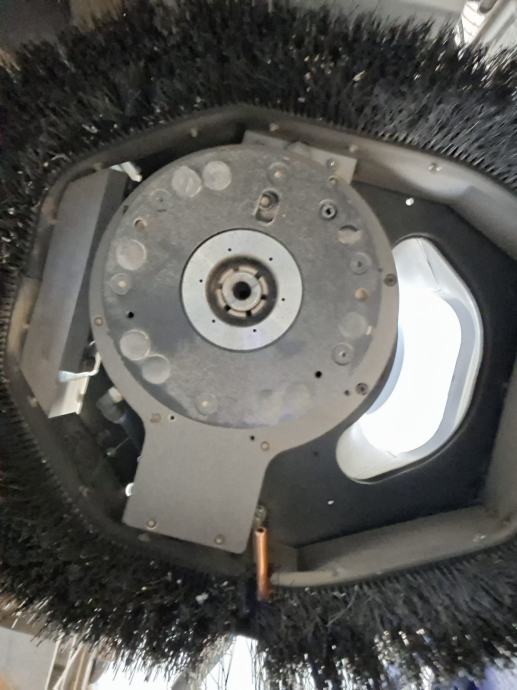

GLAVNO REZKALNO VRETENO:
Vpetje: HSK F63
Moč: 9 kW
Obrati: do 24.000 rpm
C os: 360° interpolacija
Horizontalni motor: 4,5 kW

MENJALNIK ORODJA:
Linearni: 8 mest (standard)
Pick-up: Skladišče z dvemi dodatnimi pozicijami za Ø270 mm orodja
Možni agregati: kotni, žagni, ključavnični, tipalni

PNEVMATIKA & VAKUUM:
Zrak: 6 bar delovni tlak
Poraba: ~250 Nl/min
Vakuum črpalka: ~90 m³/h
Odsesavanje: Ø200 mm

ELEKTRIKA:
• 3x400 V
• Priključna moč ~16–20 kW

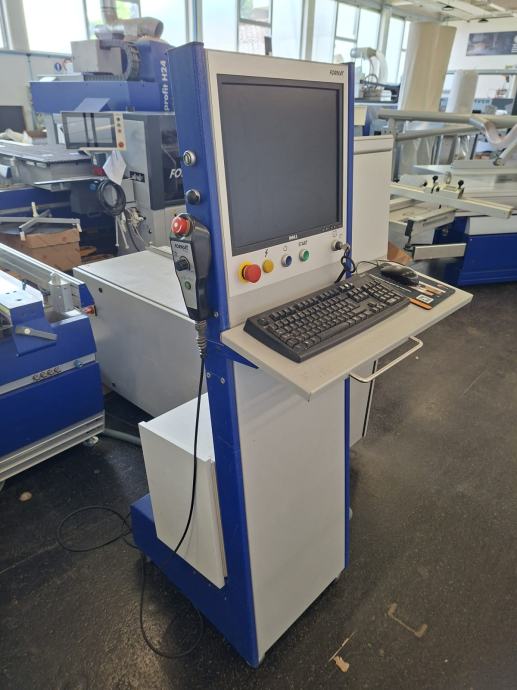

• Industrijska krmilna omara s klimo

PROGRAMSKA OPREMA (tipično za ta letnik):
• WoodFlash / Format4 CAD/CAM
• DXF uvoz
• Parametrični programi (vrata, podboji, elementi)

DIMENZIJE STROJA:
Dolžina: ~5.9 m
Širina: 4.0–4.4 m
Višina: ~2.3 m
Teža: 3.5 t

PREDNOSTI MODELA H22:
✔ Zelo stabilen za masivni les
✔ Hiter vrtalni agregat
✔ Dve delovni polji (pendel)
✔ Zelo fleksibilni agregati
✔ Odličen tudi za vrata in okna
✔ Industrijska konstrukcija

ZA KOGA JE IDEALEN:
• Proizvajalci vrat in pohištva
• Proizvodnja stopnic
• Masivni elementi
• Delavnice z veliko variacijami kosov
• Tisti, ki potrebujejo robustnost > avtomatika

Stroj je pregledan, servisiran in pripravljen za delo.
Pred prevzemom oz. dostavo se izvede šolanje na sedežu podjetja Totus ali kasneje pri stranki.

Za več informacij in ogled stroja, nas obiščite v našem razstavnem salonu na:
Tacenska cesta 25, 1210 Ljubljana-Šentvid
ali nas pokličete na telefonsko številko:
+386 (0)41 636 207 (Elvis)
+386 (0)31 679 488 (Velko)
