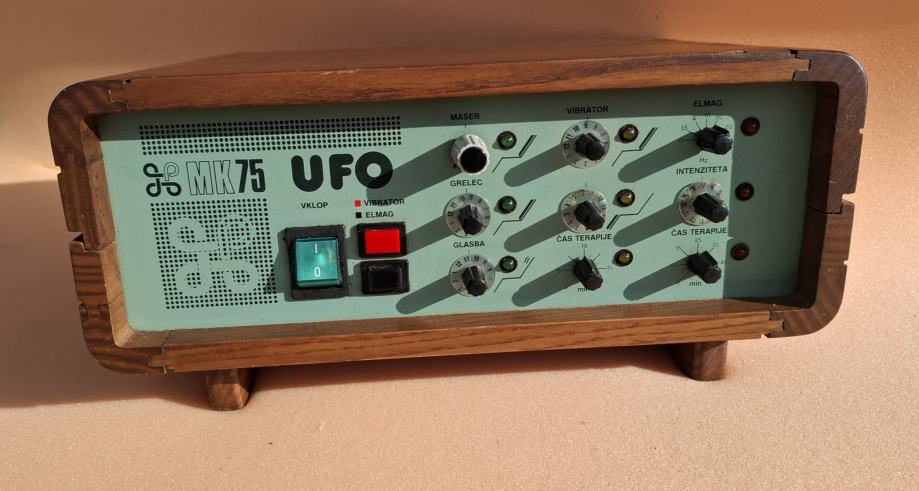

krmiljna enota za Slovenski masažni fotelj Hmezad Agrina UFO MK75

Z opisom me je ponovno presenetil strokovnjak iz sosednje Hrvaške.
Na crowave si lahko ogledate podrobnosti.

-----------------------------

Elektromagnetni stimulator (ELMAG) proizvaja magnetne impulze, verjetno prek majhne tuljave, nameščene nekje v stolu. Vezje je sestavljeno iz časovnika, impulznega oscilatorja in gonilnika izhodnega tranzistorja.

Sam časovnik temelji na taktnem oscilatorju z NAND vrati 1A, 1B (4011), tranzistorjem T1 in binarnim števcem 4020. Oscilator generira taktne impulze s frekvenco, ki jo določa RC konstanta R1, R2, C1. Binarni števec šteje te impulze, nivo na izhodnem pinu 2 (Q13) pa postane visok, ko prešteje 2048 impulzov. Nižja kot je frekvenca impulzov, dlje bo trajalo štetje in obratno. To je osnovno načelo tega časovnika.



NAND vrata 1B krmilijo vklop in izklop taktnega oscilatorja. V trenutku, ko je štetje končano, se pin 2 števca spremeni v visok nivo, kar spremeni izhod iz pretvornika 2B v nizek nivo. S tem se vhod 6. NAND vrat spremeni tudi na nizek nivo, kar pomeni, da bo izhod oscilatorja (izhod 4 1B NAND vrat) vedno na visokem nivoju, ne glede na nivo na drugem vhodnem pinu (pin 5 1B NAND vrat). Konstanten visok nivo na izhodu 1B preko tranzistorja T1 ustavi delovanje oscilatorja.

Z nastavitvijo pina RESET 11 na visok nivo (gumb ELMAG) se števec ponastavi (izhodni pin 2 je spet na nizkem nivoju) in štetje se začne znova.

Kondenzator 100 nF, ki je vzporedno priključen na gumb, je namenjen "odbijanju", tj. filtru za morebiten pojav vibracij gumba ob pritisku. Namreč, ko je gumb pritisnjen, lahko zaradi same mehanske konstrukcije kontakti večkrat odskočijo, preden se dokončno zaprejo. Pri navadnih gumbih lahko to povzroči premalo "čist" pritisk prsta, pri tistih z vzmetjo pa lahko odbijanje nastane zaradi delovanja same vzmeti. Vse to so VF nihanja, ki bi jih moral kondenzator kratkostično stikati, vendar v praksi to ne bo popolnoma odpravilo vseh možnih večkratnih stikov zaradi tresenja, še posebej, če se uporabljajo manj kakovostni gumbi. Ko se gumbi uporabljajo z mikrokrmilnikom, je mikrokrmilnik programiran tako, da zaradi odbijanja ignorira več hitrih stikov.

Visoka napetost na izhodu števca, ko je štetje končano, ali nizka napetost na izhodu inverterja 2B poleg zaustavitve taktnega oscilatorja tudi izniči impulze oscilatorja ELMAG prek vrata NAND 2D (vhod 13). Izhod vrata NAND 2D bo vedno na visoki ravni, ne glede na spremembo stanja na vhodu 12.

Oscilator ELMAG z vrati NAND 2C in 2D je torej klasični RC oscilator, ki bo deloval le, če je na vratih 2C visoka napajalna napetost in če je na vratih 2D visoka časovna raven. Frekvenco impulzov določa RC konstanta 390 kΩ / 470 nF in eden od uporov, izbran s 5-pozicijskim stikalom.

Izhodni impulzi aktivirajo indikacijsko LED preko inverterja 3D in tranzistorja T3. Ko oscilator ne deluje (izhod na konstantno visoki ravni), je izhod iz inverterja 3D na nizki ravni in tranzistor T3 je zaprt in LED ne sveti. Prav tako se impulzi preko serijskega RC filtra 4,7 kΩ / 22 nF dovajajo na tranzistorski ojačevalnik s T4 in T5. Ta tranzistorja sta v Darlingtonovi vezavi, kjer je mogoče skupno ojačanje toka regulirati z upori INTENSITY. Tuljava s feritnim ali kovinskim jedrom je verjetno priključena na kolektor tranzistorja T5, njegov drugi konec pa je priključen na pozitivni pol napajalnika.

-------------------------------------------
