Funkwerk UKW Messgenerator 2006a

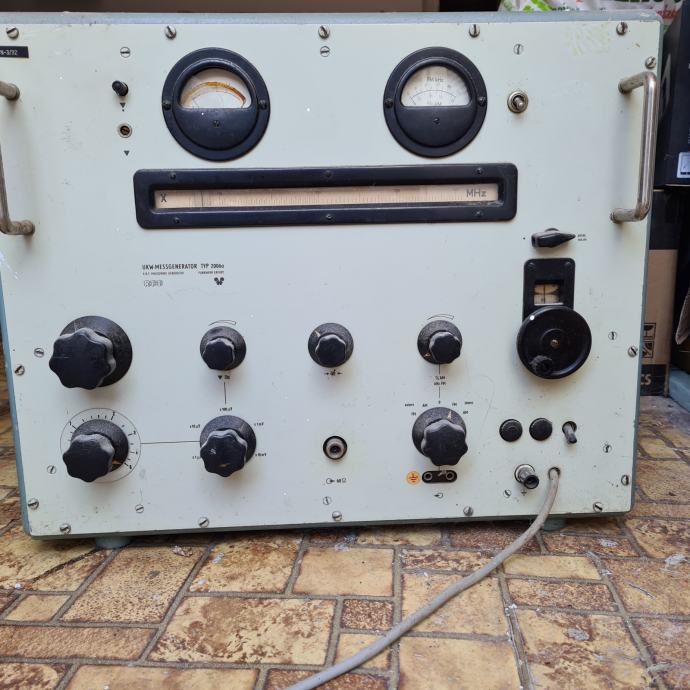

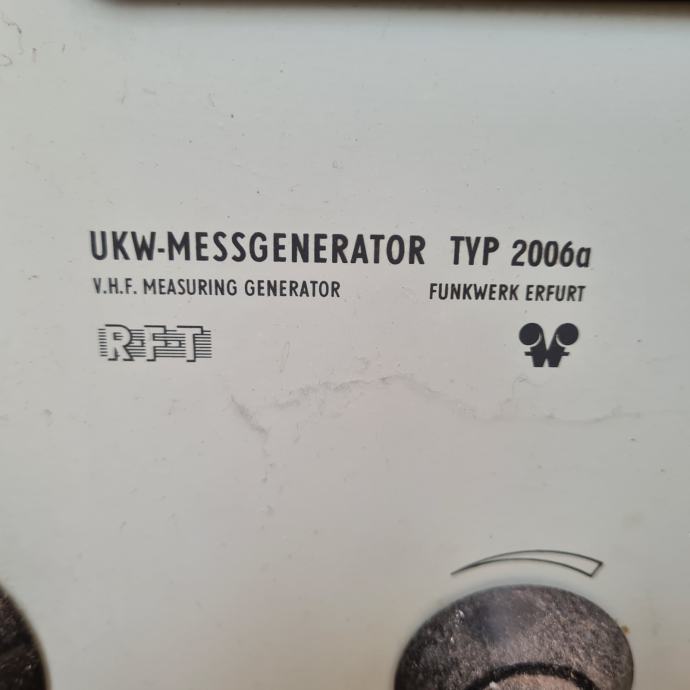

UKW Meßgenerator 2006a je visokofrekvenčni merilni generator, ki ga je leta 1963 izdelalo podjetje Funkwerk Erfurt (VEB, RFT) v nekdanji Vzhodni Nemčiji. Gre za izboljšano različico prejšnjih modelov 2006 (alt) iz leta 1951 in 2006 (neu) iz leta 1954, namenjeno natančnemu testiranju in kalibraciji radijskih sprejemnikov ter drugih RF naprav.
Radiomuseum
+3
Radiomuseum
+3
Radiomuseum
+3

Tehnične specifikacije

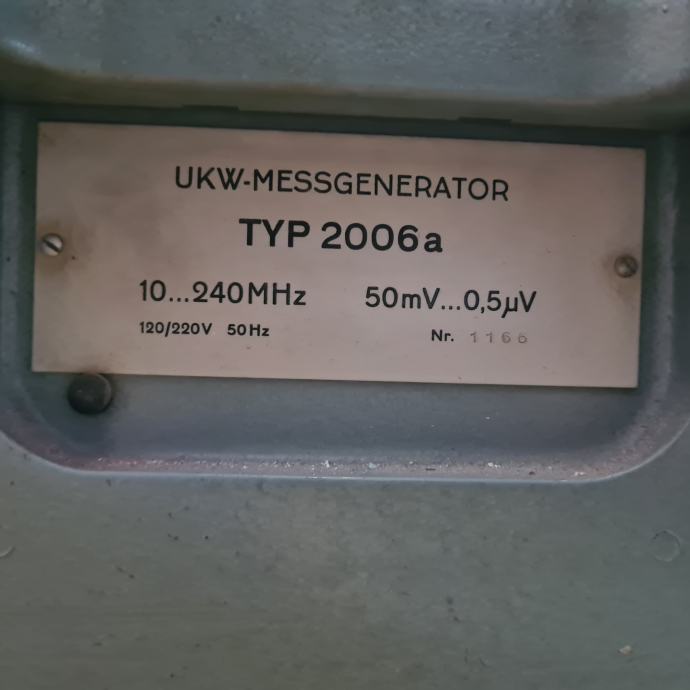

Frekvenčni obseg: 10 MHz do 240 MHz, razdeljen v 10 stopenj

Izhodna napetost: od 50 mV do 0,5 µV na 60 ohmov

Modulacija:

Lastna: 1000 Hz

Tuja: 20 Hz do 100 kHz

Napajanje: izmenični tok, 120/220 V

Poraba energije: približno 130 W

Teža: 38 kg

Ohišje: kovinsko, namizni model

Elektronske komponente: 10 elektronk, vključno z ECC91, EF80, EF86, EBF80, EL86, EZ81 in polprevodnikom HRW6/5
Radiomuseum
+3
Radiomuseum
+3
Radiomuseum
+3
radiomuseum-bocket.de
+1
Radiomuseum
+1

Primerjava z zgodnejšimi modeli
Model 2006a predstavlja nadgradnjo prejšnjih različic:

2006 (alt): prva različica iz leta 1951, z 9 elektronkami in podobnim frekvenčnim obsegom

2006 (neu): izboljšana različica iz leta 1954, z dodatnimi funkcijami za modulacijo in natančnejšim merjenjem
Radiomuseum

Uporaba in dostopnost
UKW Meßgenerator 2006a je bil zasnovan za profesionalno uporabo v laboratorijih in servisnih delavnicah. Zaradi svoje robustnosti in natančnosti je še danes cenjen med zbiratelji in restavratorji radijske opreme. Podrobne informacije, vključno s fotografijami in tehničnimi podatki, so na voljo na spletni strani Radiomuseum.org .
radiomuseum-bocket.de
+5
Radiomuseum
+5
Radiomuseum
+5

Če potrebujete dodatne informacije ali pomoč pri iskanju dokumentacije, kot so uporabniški priročniki ali servisne sheme, mi prosim sporočite, in z veseljem vam bom pomagal.
