CNC stroj, FORMAT4, model Profit H22

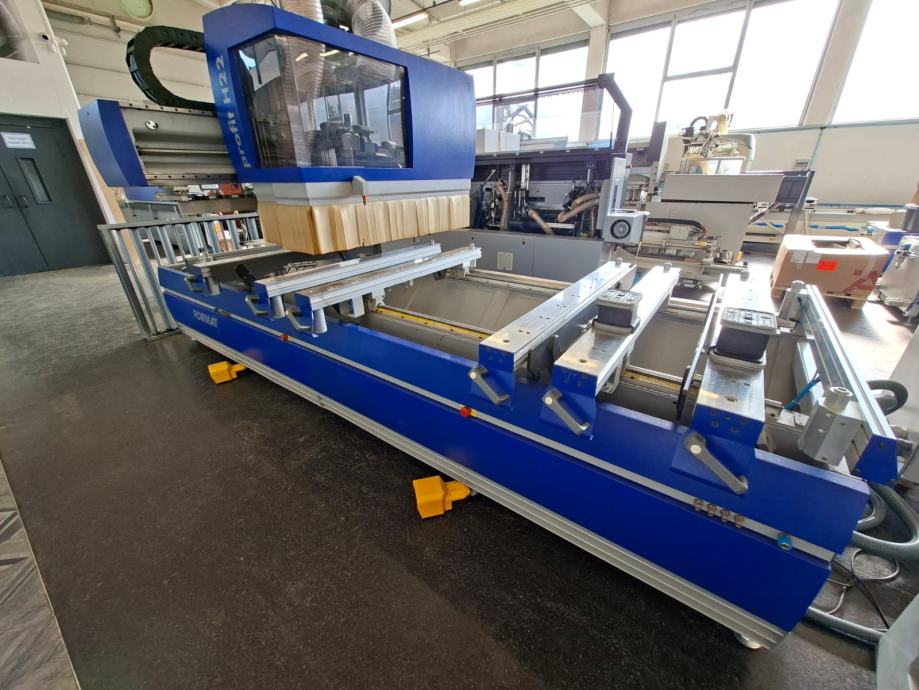

CNC OBDELOVALNI CENTER, FORMAT4, model Profit H22

Leto izdelave: 2009
Odlično ohranjen, pregledan in servisiran!

1. TEHNIČNE KARAKTERISTIKE
- Delovne dimenzije: X-os: 3.060 mm / Y-os: 1.260 mm
- 4. os (rotacijska): omogoča uporabo kotnih agregatov (0–360°)
- Premične konzole: 6 kosov, hitro pozicioniranje
- Pnevmatsko fiksiranje konzol
- Dvižne letve: 4 skupno (2 + 2), za enostavno nalaganje plošč
- Prisloni: 2 vrsti prislonov: spredaj + zadaj

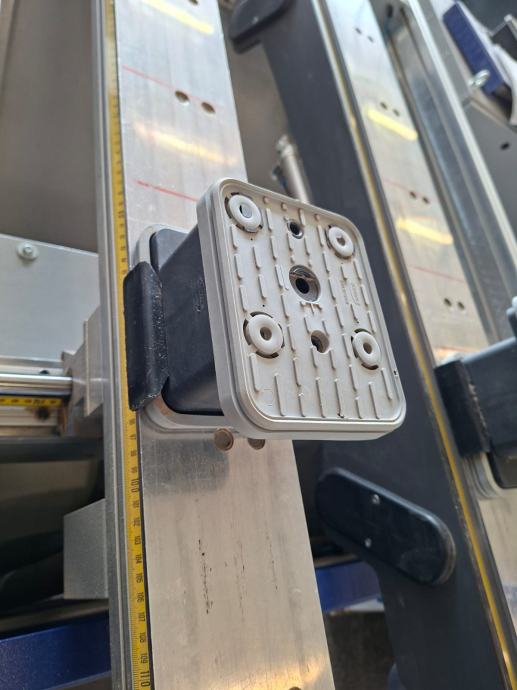

- Vakuumske prijemalke: 12 kosov tipa Schmalz vakuumski sistem (brez cevi)

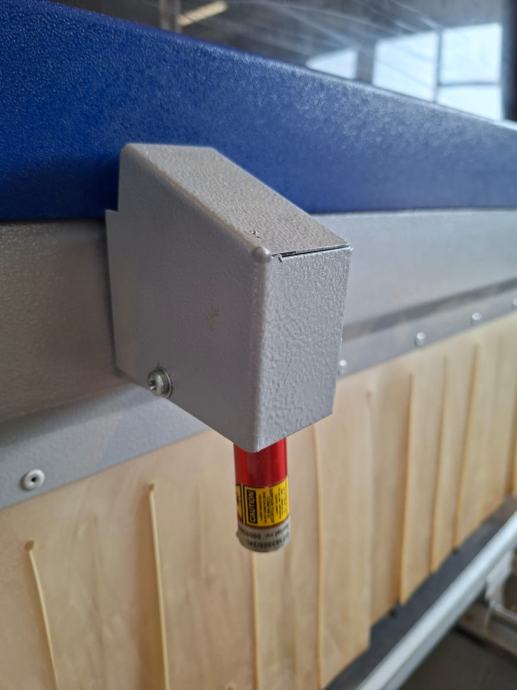

- Laser za pozicioniranje: za lažje in natančno pozicioniranje prijemalk
- 2 delovni polji (izmenični način dela)

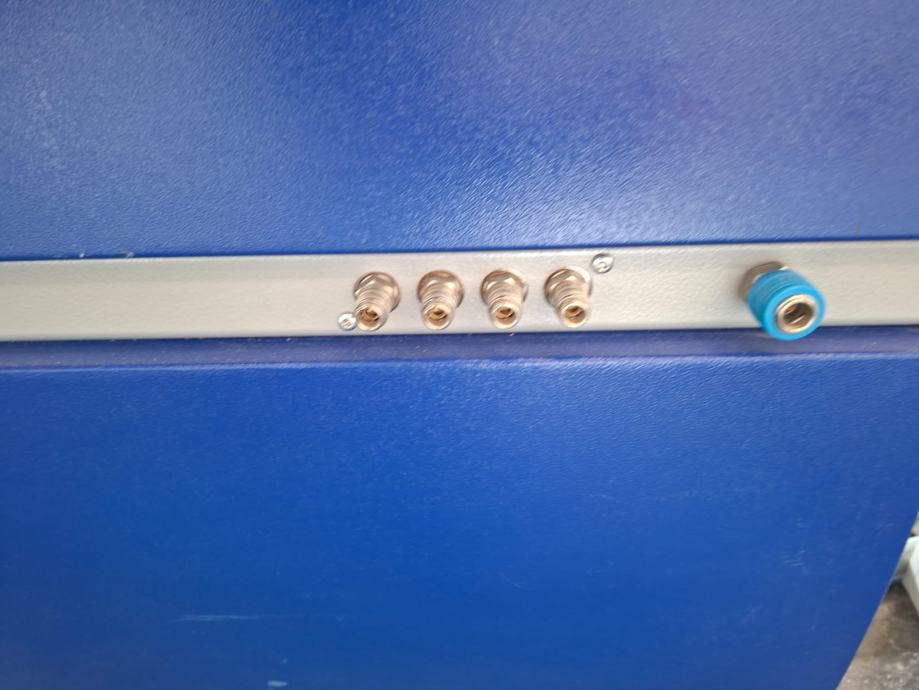

- Priključki za kontra šablone: 4L + 4D
- Priključek za stisnjen zrak: 1L + 1D

2. DELOVNI AGREGATI

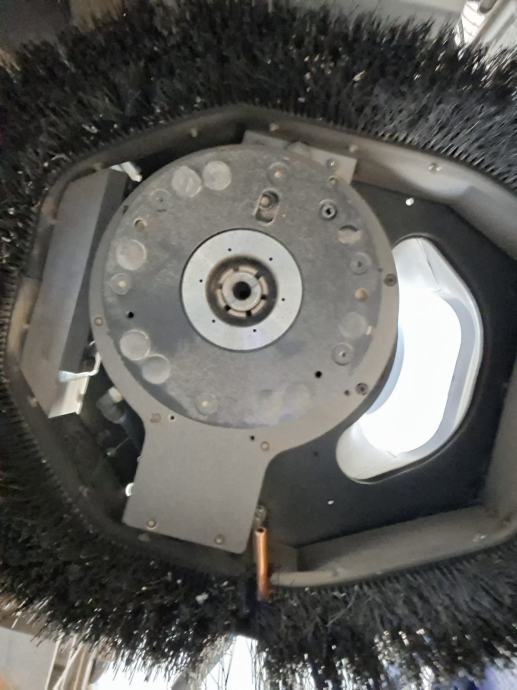

Enota za rezkanje (glavni vretenasti agregat)
- Moč motorja: 12 HP (9 kW)
- Hitrost vrtenja: do 24.000 obr/min
- Sistem vpenjanja: pnevmatski, HSK-F63
- Zračno hlajenje motorja

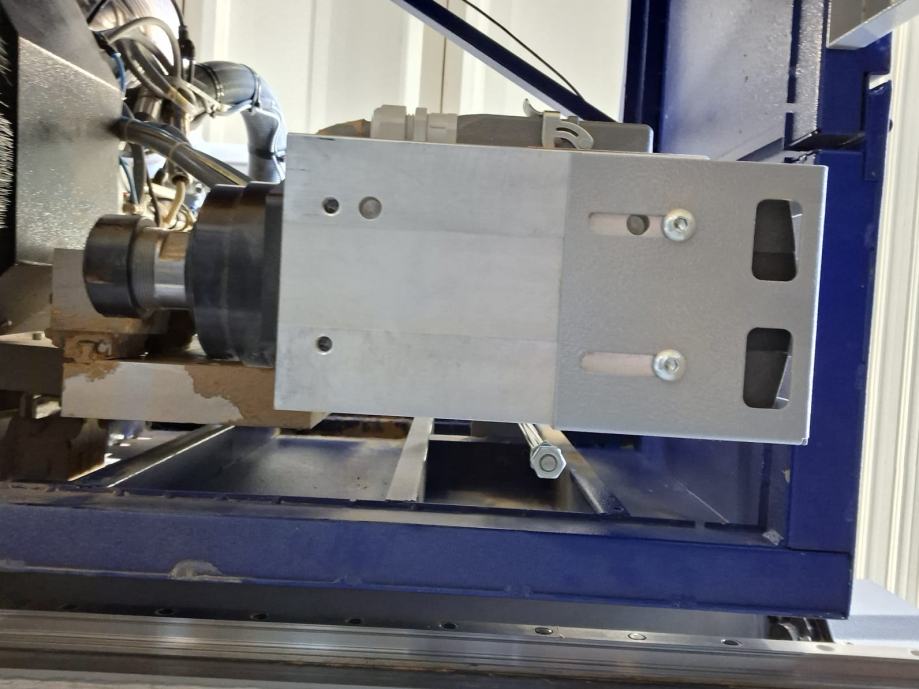

- Horizontalni agregat 4,5 kW

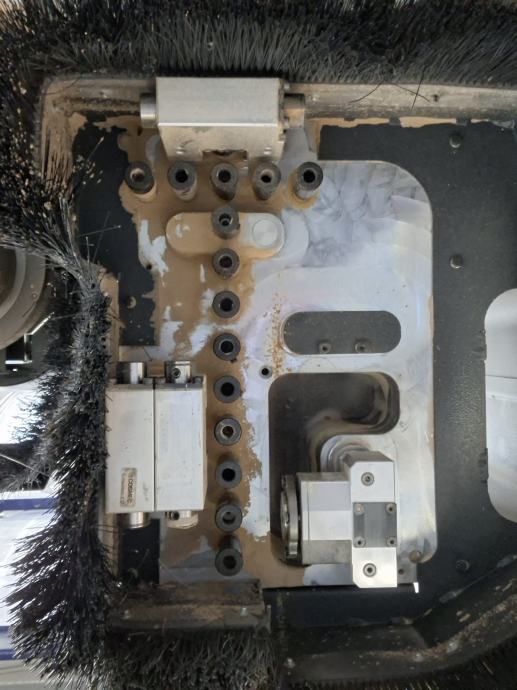

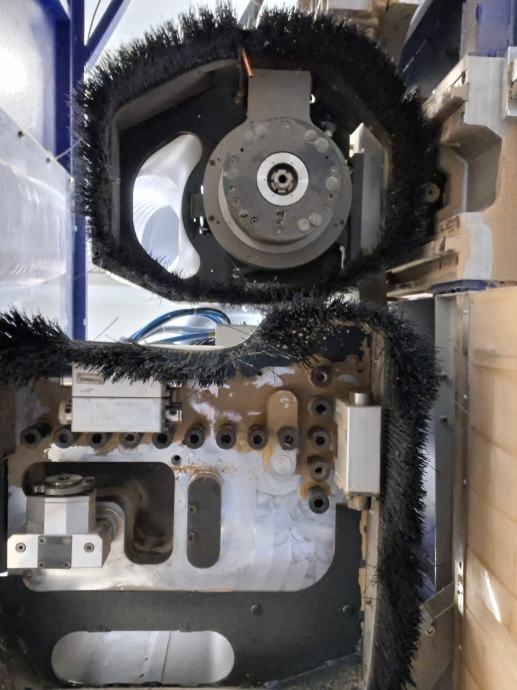

Enota za vrtanje (standard DH20 glava)
- Vgrajena žaga v X-osi, premer 120 mm
- Skupno 20 vrtalnih vreten:
14 vertikalnih
6 horizontalnih (2+2 v X-osi, 1+1 v Y-osi)

3. SKLADIŠČE ORODIJ

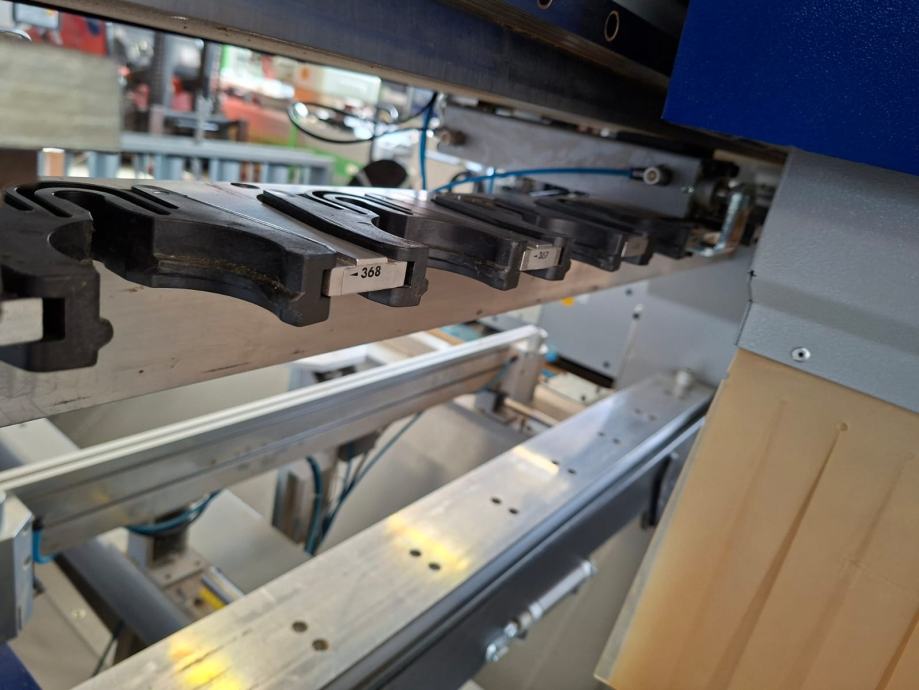

- Glavno linearno skladišče: 8 pozicij pod premično konzolo

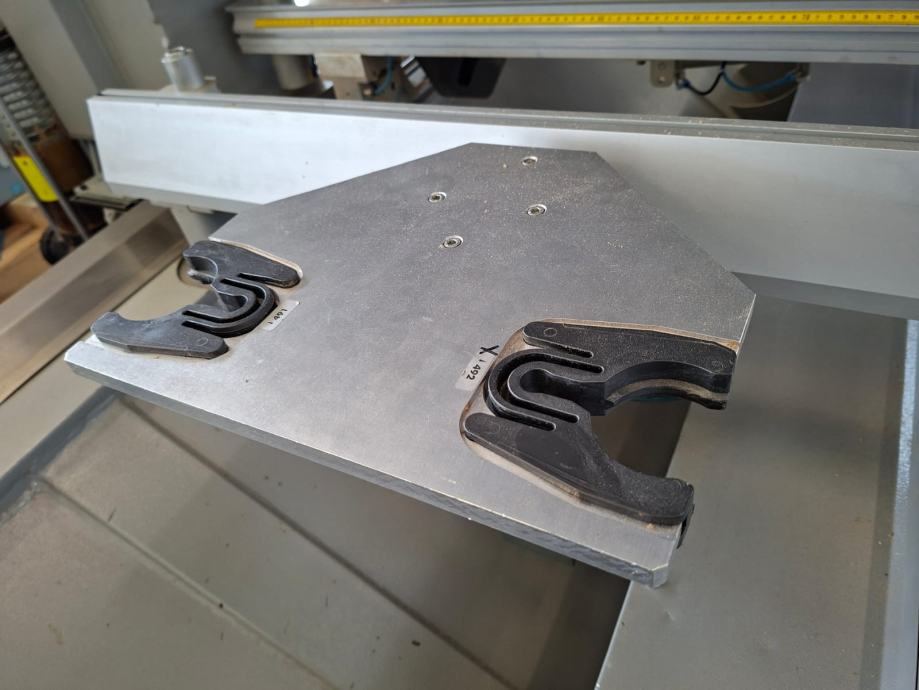

- Dodatna pozicija: 2 poziciji na zadnji strani konzole (za Ø 270 mm orodja)

4. DRUGE KOMPONENTE IN OPREMA

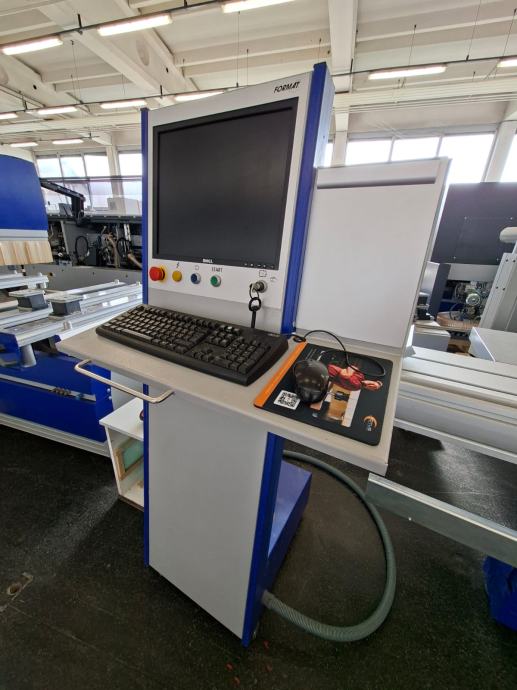

- Premična konzola za upravljanje
- Vakuumska črpalka: pretok 90 m³/h (1 kos)
- Zaščitni tepihi: tridelni varnostni sistem na sprednji strani stroja

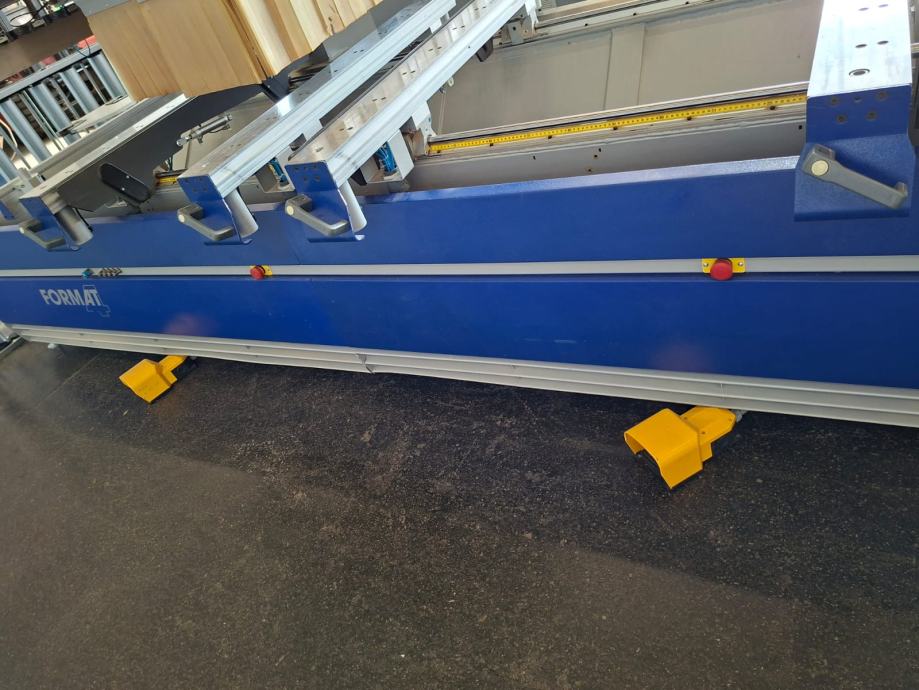

- Stopalki: 2 kos za izbiro delovnega polja
- Odvod odsesovanja: centraliziran sistem Ø 200 mm

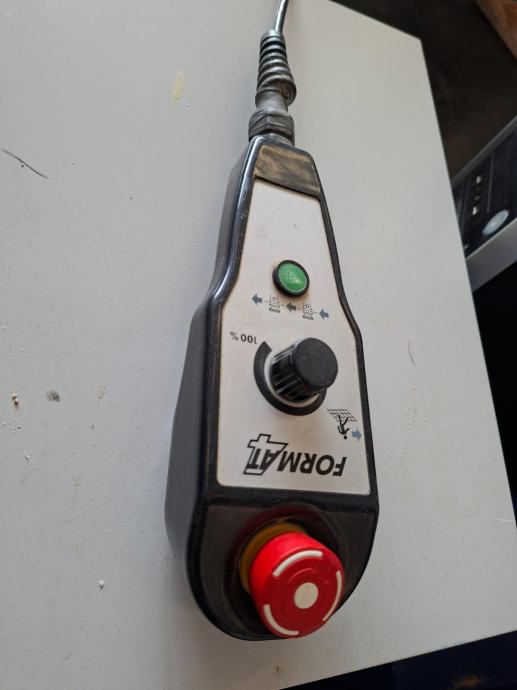

- Prenosna krmilna enota: z varnostnim stikalom in funkcijo “Enable”
- Priključna moč: ~16–20 kW

5. RAČUNALNIŠKI SISTEM
- Računalnik: industrijski PC
- Krmilni sistem: WoodFlash / Format4 CAD/CAM
- DXF uvoz
- Parametrični programi (vrata, podboji, elementi)

6. DODATKI VKLJUČENI V CENO STROJA
- Navodila za uporabo in vzdrževanje stroja
- Električne in pnevmatske sheme
- Priročnik za rezervne dele
- Navodila za delo s krmilnim programom

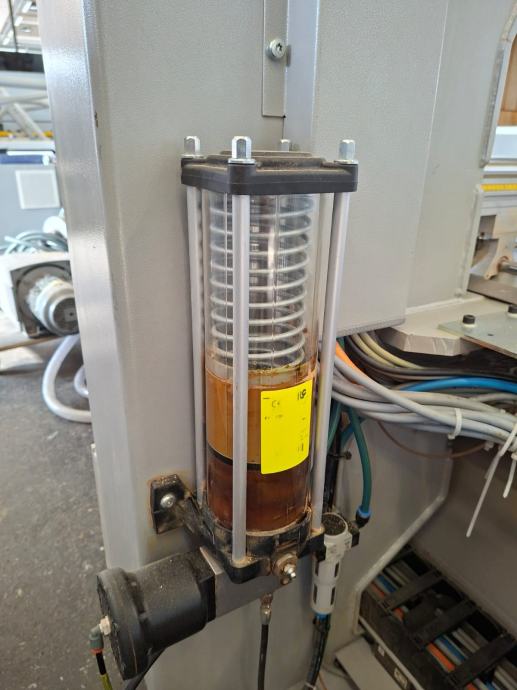

- Ročna črpalka za centralno mazanje

7. ORODJA IN DODATNI AGREGATI
- Vpenjalna glava HSK-F63 – 1 kos
- Kotni agregat za izdelavo ključavnic vrat

8. KONSTRUKCIJA IN DIMENZIJE
- Zunanje dimenzije: 5.900 × 4.000 (4.400) × 2.300 mm
- Konstrukcija: monolitno jekleno ogrodje, visoke togosti in natančnosti
- Teža stroja: približno 3.500 kg

PREDNOSTI MODELA H22
- Zelo stabilen za masivni les
- Hiter vrtalni agregat
- Dve delovni polji (pendel)
- Zelo fleksibilni agregati
- Odličen tudi za vrata in okna
- Industrijska konstrukcija

Stroj je pregledan, servisiran in pripravljen za delo.
Pred prevzemom oz. dostavo se izvede šolanje na sedežu podjetja Totus ali kasneje pri stranki.
