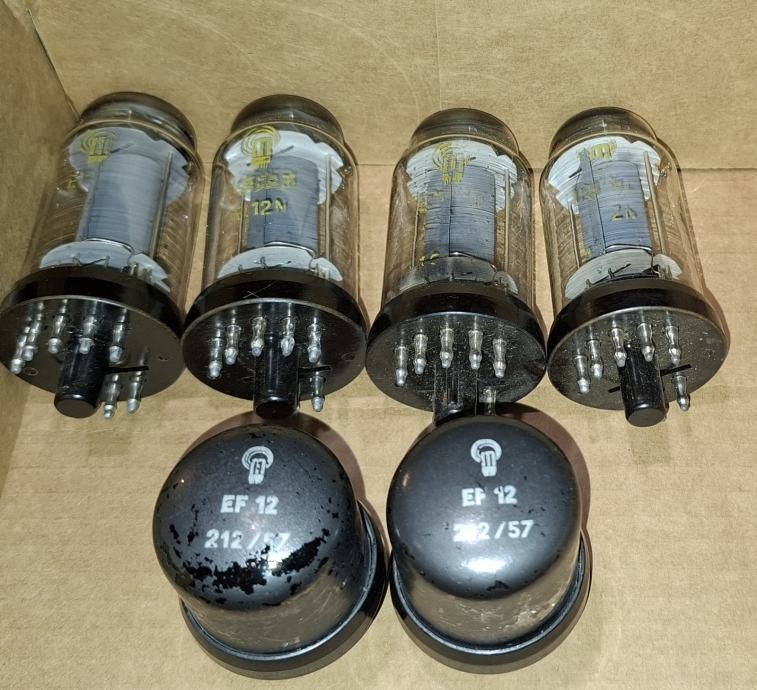

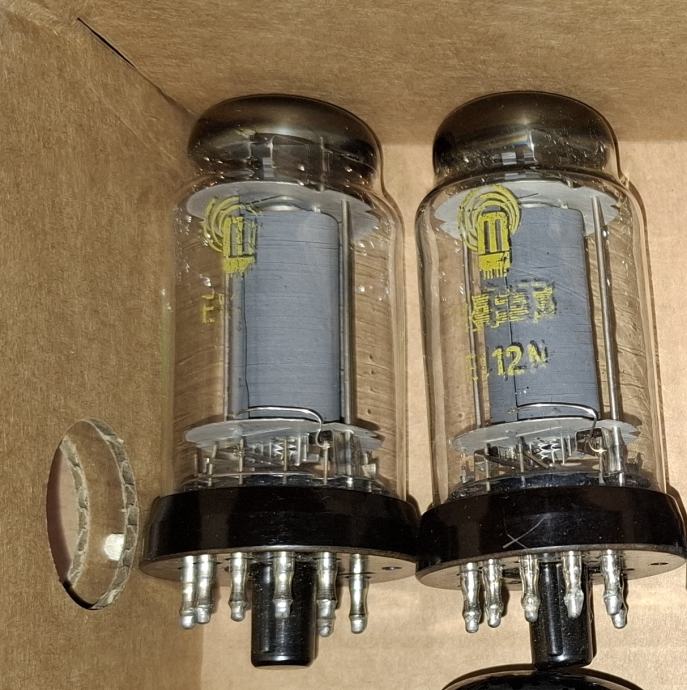

4X EL12N 2X EF12 garnitura elektronk za ojačevalnik

Komplet ( 6 ) NOS - novih vintage elektronk za 200 eur.
Imam tudi ustrezna podnožja.

031 337 262

OPIS OJAČEVALNIKA IZ SPLETA:
Kleiner Verstärker mit EL12
von Andreas Schwarz

Namenjen je bil majhnemu cevnemu ojačevalniku z zadostno močjo za reprodukcijo glasbe tudi s kompaktnimi zvočniki v srednje velikih prostorih.

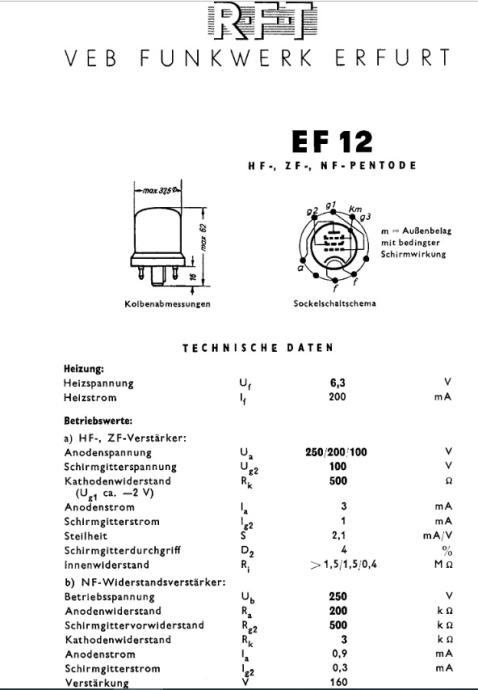

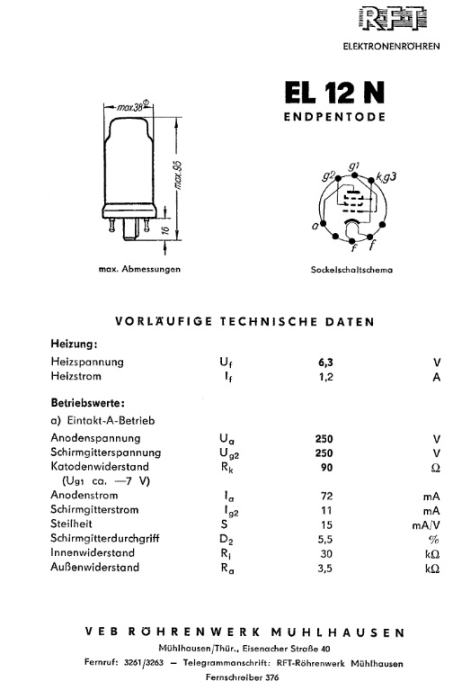

Izbral sem vezje z enostranskimi pentodami; na voljo so bile cevi EL12N, vendar bi se lahko uporabile tudi druge razpoložljive pentode z 18 vati izgube moči in 6,3 volta napetosti žarilne nitke (6L6GB, 5881). Za ujemanje z EL12 je bila kot pogonska cev izbrana EF12 iz "harmonske serije", za usmernik pa EYY13 (RFT) zaradi ustrezne žarnice.

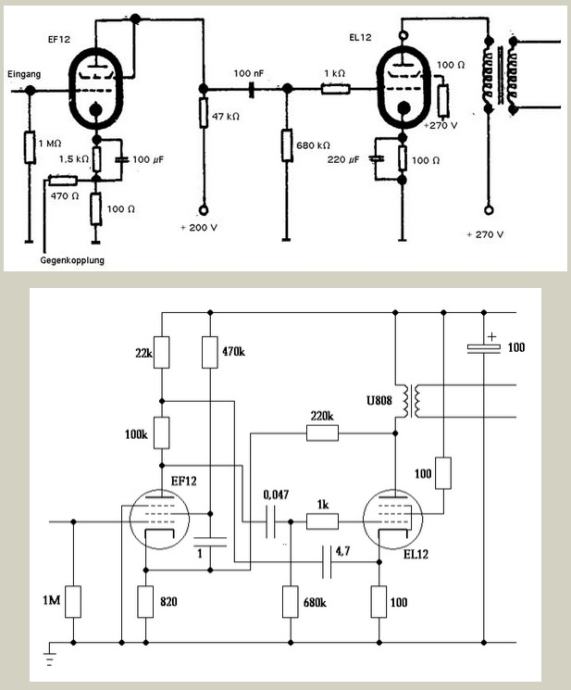

Vezje je zelo blizu priporočilu Telefunken: uporabljen je bil 100-ohmski katodni upor iz standardne serije, napetost mreže pa je bila ustrezno povečana na 270 voltov. EF12, ko je priključen kot trioda, zagotavlja zadostno ojačanje za današnje visokonapetostne vire. Nadzor nivoja se doseže s 100-kohmskim vhodnim potenciometrom, ki je od mreže EF12 ločen z uporom 22 nF. Za zmanjšanje izhodne upornosti je bila dodana 14 dB negativna povratna zanka.
Napajalnik ima CLC filter (32µF/8H/100µF) za napetost anode in omrežne mreže ter RC element 1,5 kOhm/10µF za ločevanje gonilnih elektronk.
Izhodni transformatorji so U-808 podjetja ISO (New Tango); zaradi estetskih razlogov sta bila pri tem podjetju naročena tudi filtrirni element EC-8-200S in močnostni transformator PH-185 (na voljo z 230-voltnim primarnim navitjem na zahtevo; sekundarni izhodi so na voljo z 2 x 280 V pri 185 mA, 2 x 6,3 V pri 2,5 A, 6,3 V pri 2 A in 6,3 V pri 2 A). Neuporabljeno grelno navitje je bilo na eni strani ozemljeno.

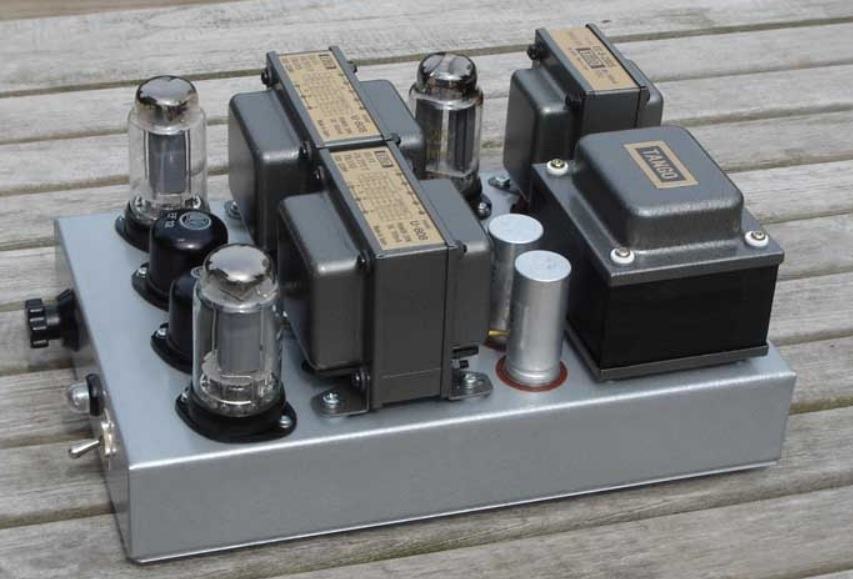

Ohišje je bilo izdelano na Hammondovem ohišju dimenzij 8 x 12 x 2 palca; napajalnik je bil nameščen na zadnji strani, medtem ko je bil ojačevalni del nameščen blizu regulatorja nivoja. Zaradi toplotnih razlogov je bilo treba usmernik in napajalne cevi namestiti blizu robov ohišja. Pasivne komponente, z izjemo velikih elektrolitskih kondenzatorjev, so bile nameščene na spajkalne trakove.
