Panametrics EPOCH 2002 Ultrasonic Flaw

ARNES pravi tako:

Fizikalno je ultrazvok definiran kot valovanje s frekvenco nad 20.000 Hz. Če v elastičnem sredstvu ustvarimo majhno spremembo gostote kot motnjo npr. z udarcem, se nastala motnja širi skozi sredstvo kot longitudinalno in tudi transverzalno valovanje.
Lastnosti nihanj

Kontrola z ultrazvokom je zelo uporabna metoda, saj nam na ekranu s položajem signala in njegovo velikostjo prikazuje ustrezno ali neustrezno stanje materiala.
Zgodovinski pregled razvoja preiskav z ultrazvočnimi valovi.

Zvok delimo na slišni zvok, ki ima frekvenco 16-20.000 Hz, na infra zvok s frekvenco manjšo od 16 Hz (potresi) in ultra zvok, ki ima frekvenco večjo od 20.000 Hz. Pri tem je hitrost zvoka v zraku 330m/s. Longitudinalna (vzdolžna) hitrost ultrazvoka v jeklu je približno 5920 m/s, transverzalna (prečna) hitrost pa 3300 m/s.

Ultra zvočno valovanje nastaja v materialu zaradi napetosti, ki jih povzročajo elastično nihanje snovi. To nihanje se širi v materialu kot longitudinalno, transverzalno in površinsko zvočno valovnje.

Izračun hitrosti za longitudinalno, transverzalno in površinsko zvočno valovanje

Izvor ultrazvoka: nekateri kristali imajo lastnosti, da proizvajajo električno napetost, če kristal mehansko obremenjujemo. To imenujemo piezoelektrični efekt. Če pa privedemo na kristal električno napetost z visokofrekvenčnim tokom, dobimo ultra zvočno delovanje, ki ga izkorišeamo v defektoskopijo. Taki kristali so SiOz, Borti. Pri prehodu iz enega medija v drug, se ultra zvok podreja lomljenju zakonu in odboju kot normalna svetloba.
Metode ultrazvočne preiskave

Glede na vstop ali izstop ultrazvoka poznamo več postopkov:

-prehodni postopek
-impulzno-odbojni postopek
-resonančni postopek
-postopek s površinskimi ali Lambdovimi valovi

Najpogosteje uporabljamo impulzno odbojno metodo. Pri tej metodi se širi impulz ultrazvočnega valovanja iz sonde v material, ki ga preizskujemo. Ko naleti na napako se zvok delno odbije in vrne delno v aparat, ki zdaj deluje kot sprejemnik. Iz časa vračanja sklepamo na lokacijo napake (mesto napake). Iz amplitude odboja, pa sklepamo na globine napake.
.............................................................................................................................................................................................................................

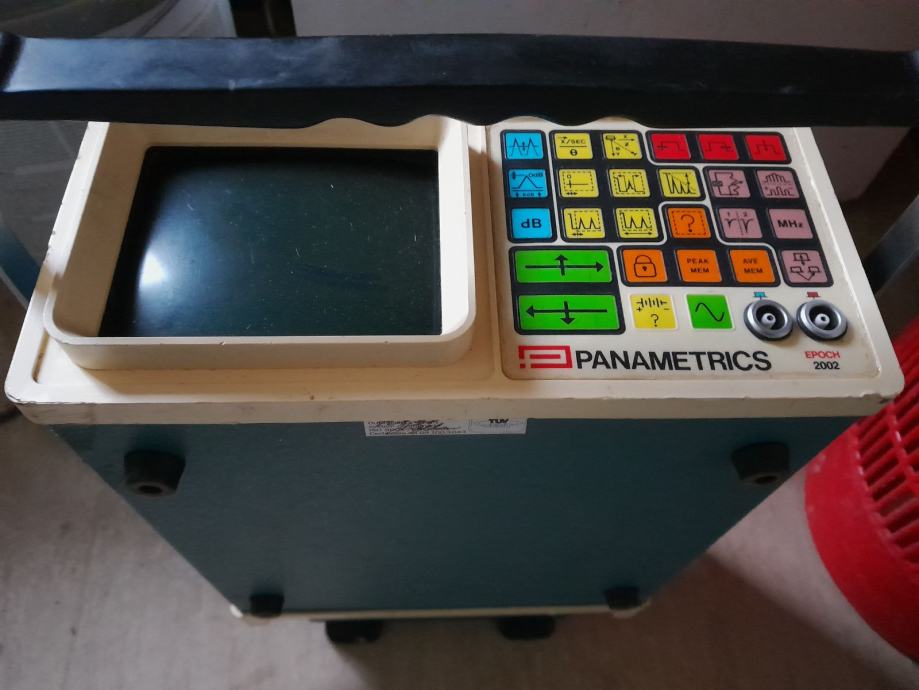

Panametrics EPOCH 2002 Ultrasonic Flaw
Za kontrolo varov, spojev na kovini in drugih materijalih.
Naprava je brez napajalnika, 12v.
( cena na spletu 1500 usd )

031 337 262
