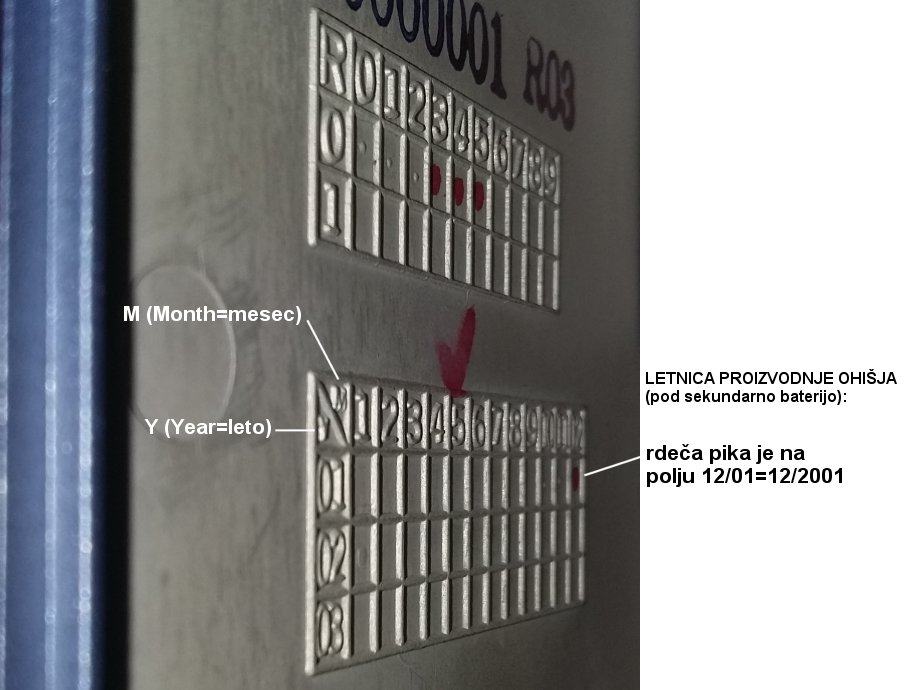

Tablica Microslate MSL-3800, Pentium III/700, 12/2001 - LE ZA ZBIRALCE

delujoča le ob odklopljeni (notranji) bateriji (ki je morda v kratkem stiku?), skupaj z napajalnikom Lite-On 19V DC 6.3A (originalni je imel 19V DC 3.16A).

Uradno je to tablica ('Tablet PC') in je izredno robustno izdelana (in težka), ohišje je v celoti izdelano iz debele aluminijeve litine, menda preživi padec z višine 90 cm, je zaščitena pred vodo in prahom - namenjena je za uporabo v vozilih in v letalstvu.

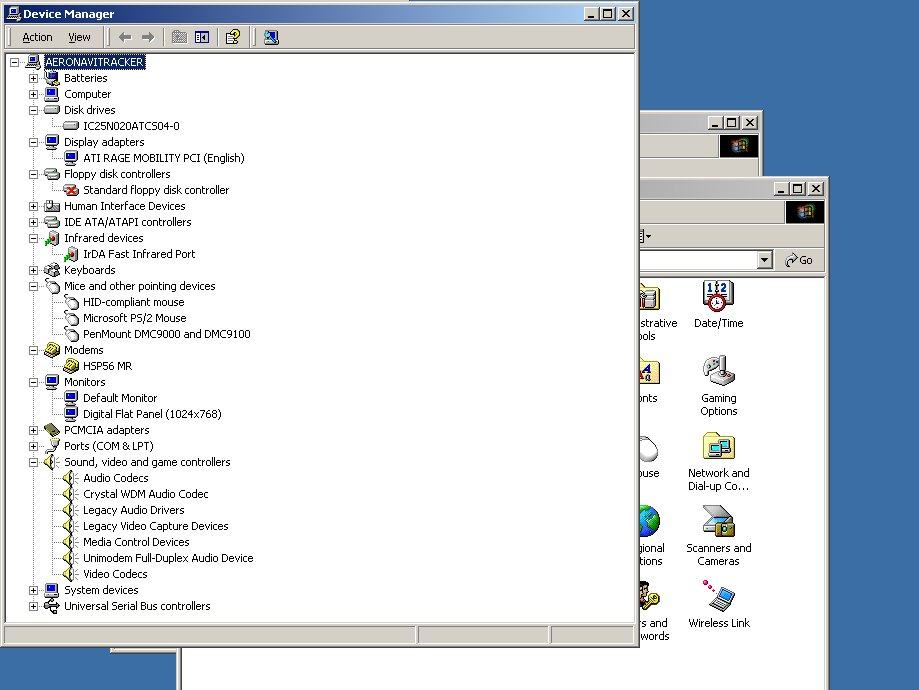

Tablica ima TouchScreen (zaslon na dotik, nameščen je gonilnik za PenMount DMC9000/9100), navigacija po zaslonu z dotikom prsta ali plastične paličice lepo deluje.

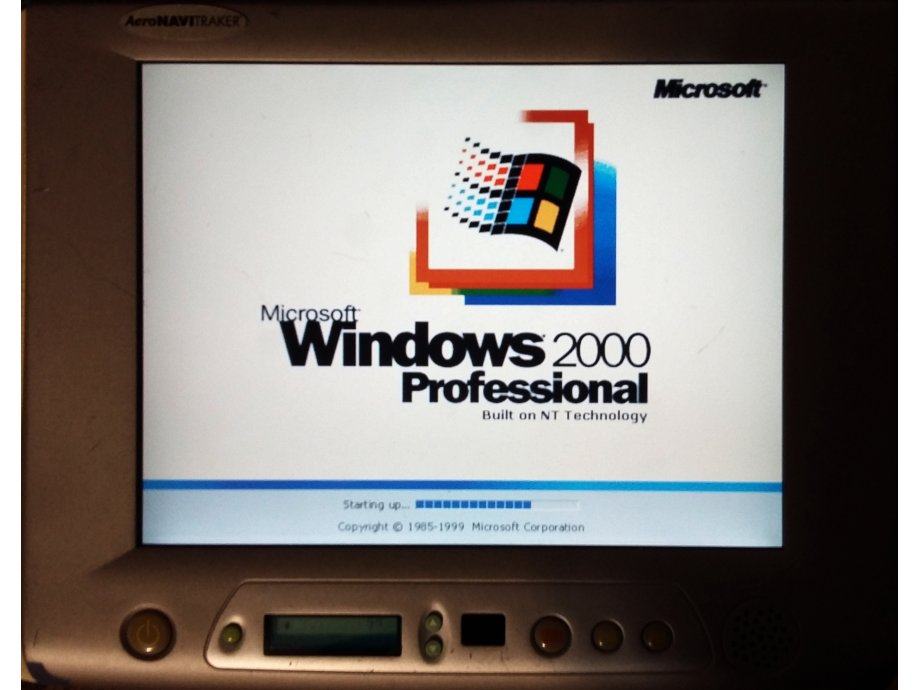

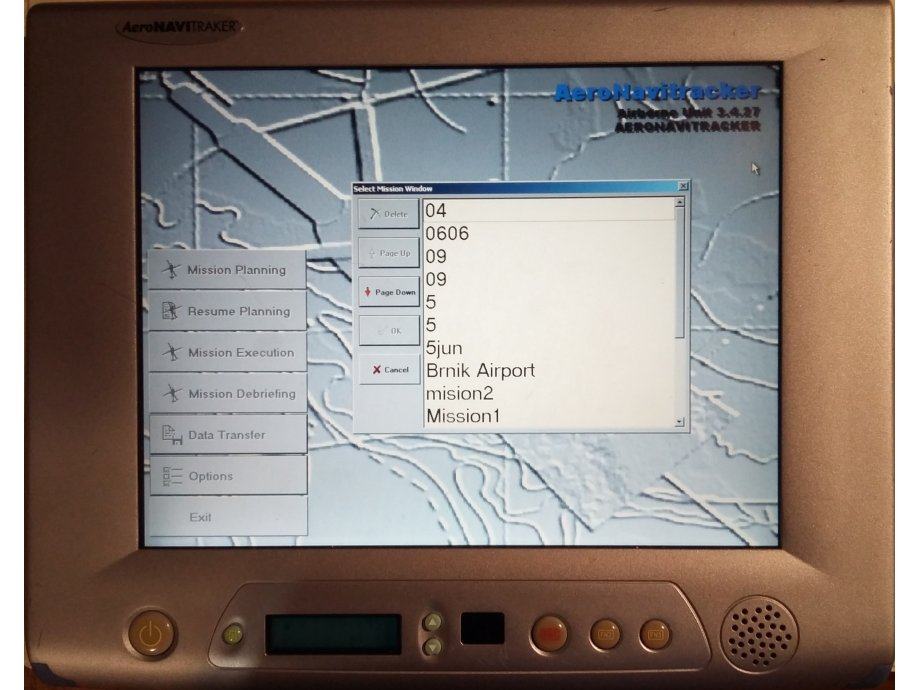

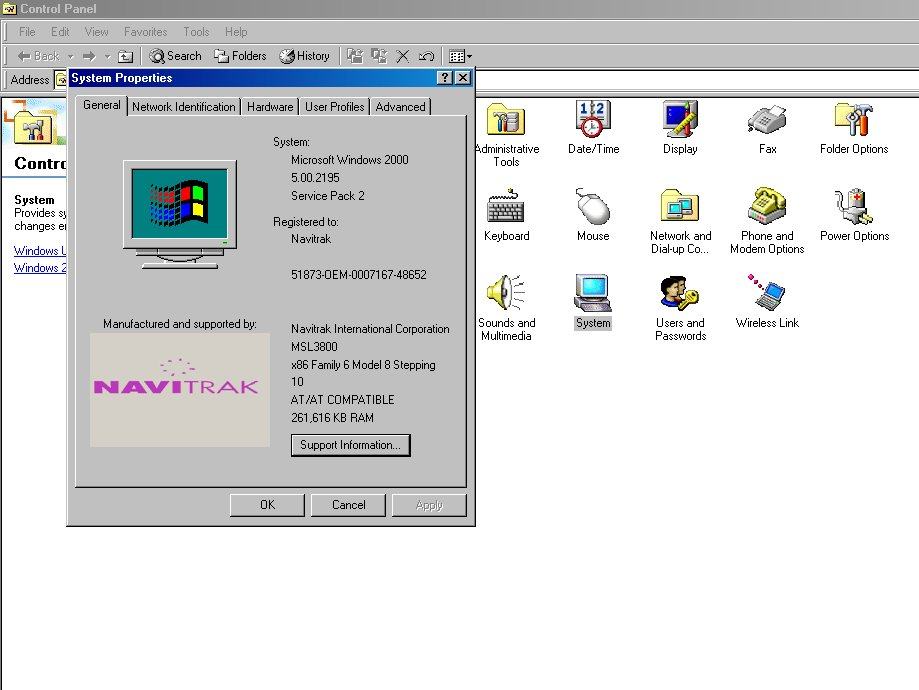

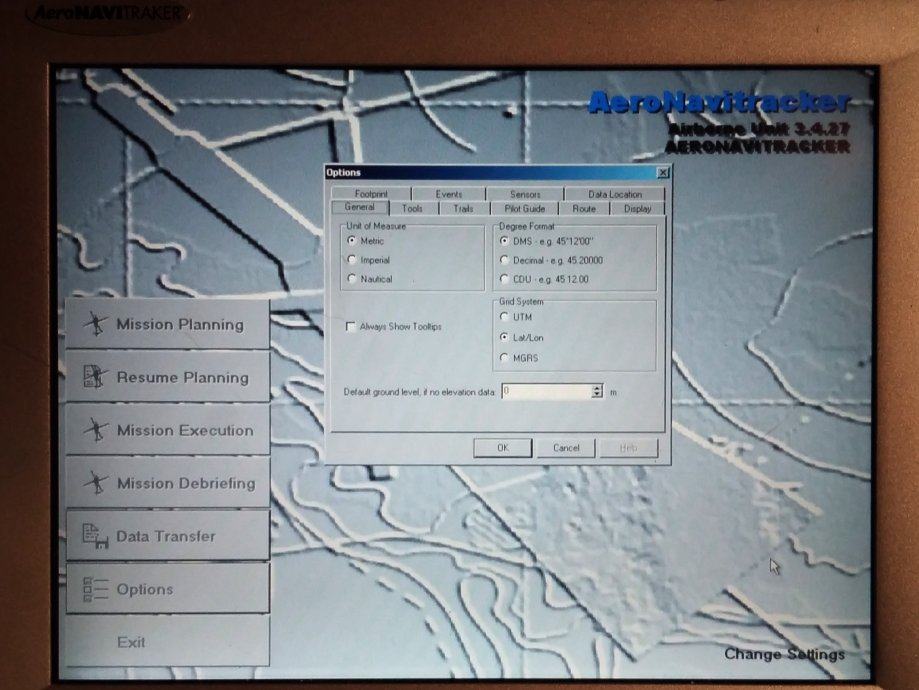

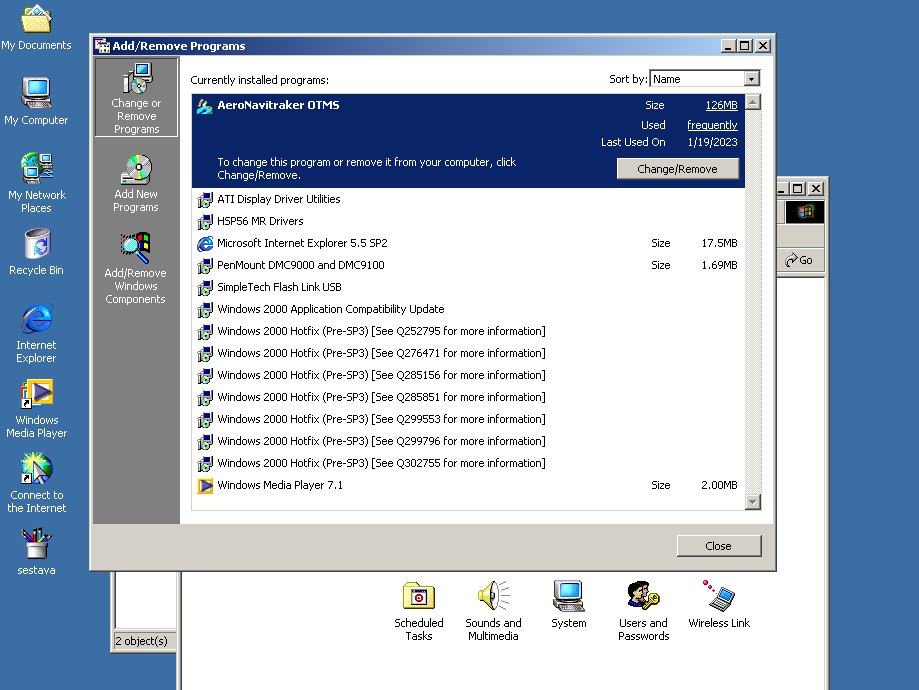

Poleg nameščenih licenčnih Windows 2000 Pro Embedded, SP2 (na ohišju spodaj je nalepka s kodo za namestitev) je na disku nameščen program AeroNAVITraker OTMS (126MB).

Vsebuje dve Li-Ion bateriji:
- primarna 14.4V 1800mAh (privijačena v notranjosti) - se sploh noče polniti in je neuporabna, poleg tega preprečuje delovanje tablice na zun. napajalnik
- sekundarna 10.8V 3600mAh (jo lahko enostavno izvlečemo - ta baterija ima na sebi gumbek - ko ga pritisnemo, se z ustrezno lučko nad gumbkom označi napolnjenost baterije) - po odklopu primarne baterije (opisano v nadaljevanju) se je ta sekundarna baterija napolnila do 100% (kakor kaže LCD zaslonček), vendar pa nima moči za vklop in zagon tablice in je torej neuporabna. Poleg tega pa je zdaj, ko je napolnjena, moteča pri zagonu Windows preko zun. napajalnika, zato jo je potrebno odstraniti, izvleči - če želimo kolikor toliko nemoten zagon Windows-ov (ki imajo že itak probleme zaradi delno okvarjenega RAM modula in zaradi očitno slabega trdega diska, saj se velikokrat pojavljajo opozorila in blokade).

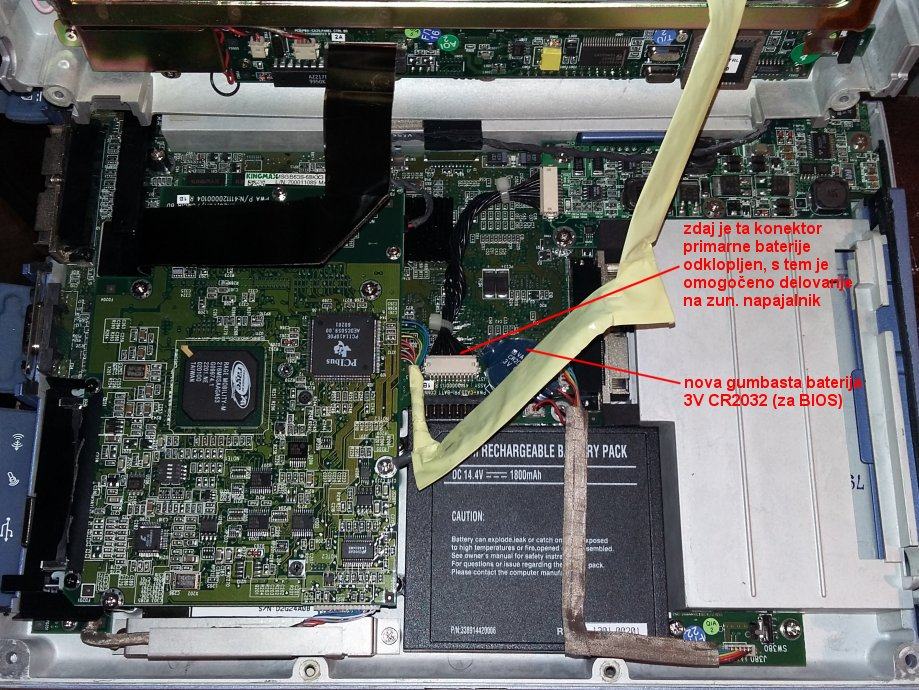

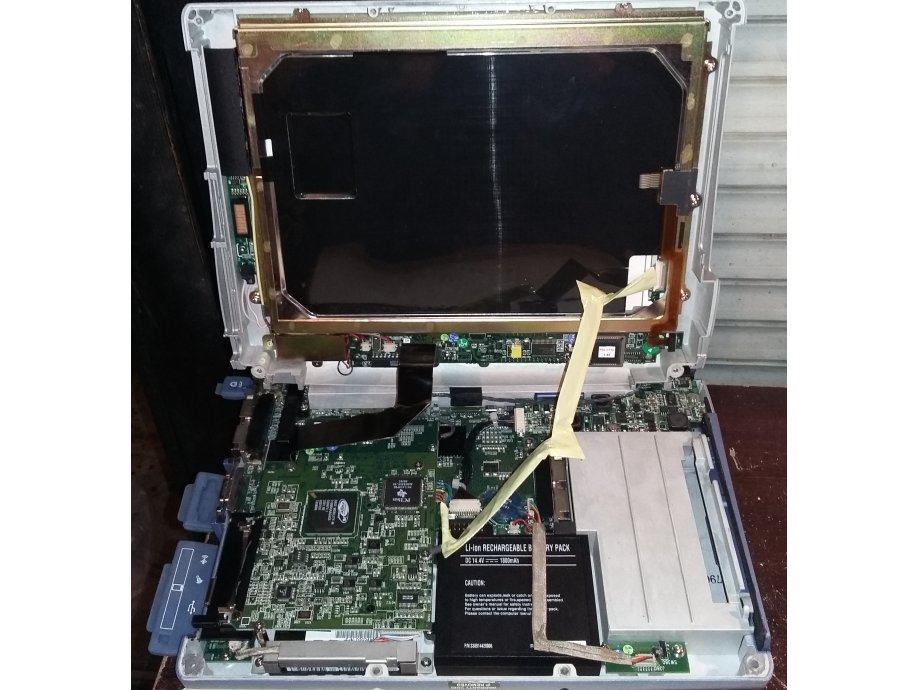

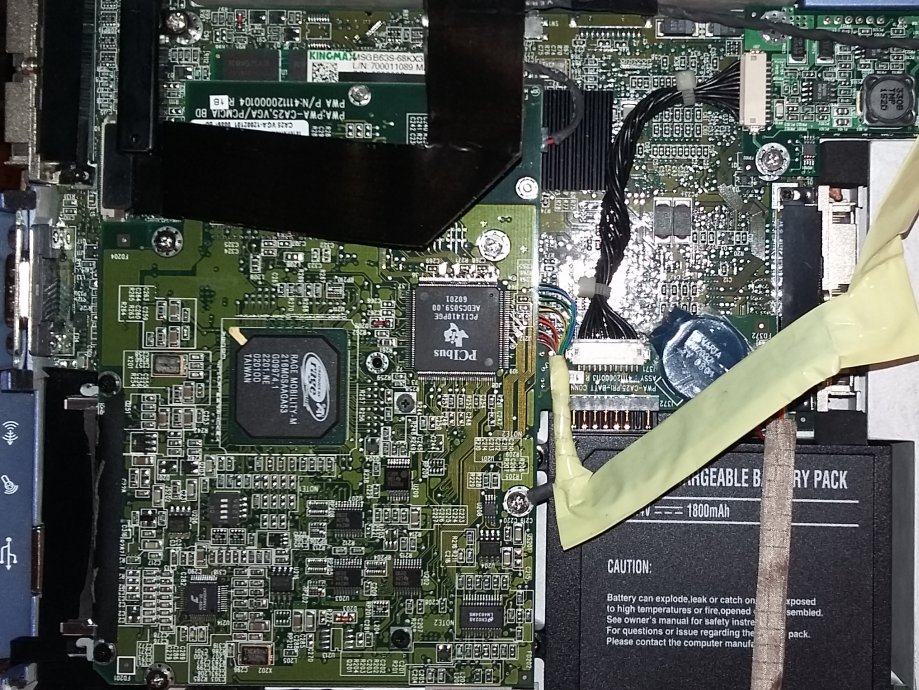

Če odklopimo primarno baterijo, ki je privijačena v notranjosti, tablica deluje na zun. napajalnik (na ta način sem lahko posnel slike za oglas) - za odklop te baterije je potrebno spodaj na ohišju odvijačiti 6 vijakov, pazljivo dvigniti zgornji del in ga brez odklopa obeh flat kablov zadržati v navpični legi in potem izvleči bel konektor s črnimi žicami iz vezja, na katerem je priključena primarna baterija (vse to je zdaj že narejeno, konektor sem označil na fotografiji). Če te baterije ne odklopimo, se prenosnik na zunanji napajalnik ne zažene.

V notranjosti sem zamenjal prazno gumbasto baterijo 3V CR2032 z novo. Baterija vzdržuje nastavitve v BIOSu.

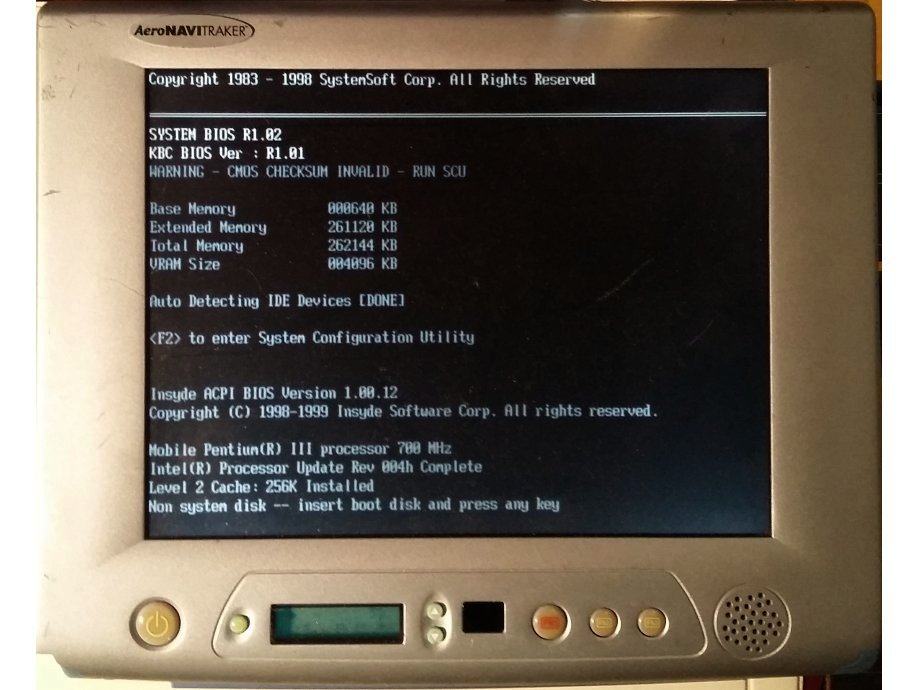

Tovarniška nastavitev v BIOSu za IDE disk je 'Ultra DMA-33' - to je potrebno spremeniti na 'Multiword DMA' (je zdaj nastavljeno) ali 'Fast PIO' ali 'Standard', sicer so pri delovanju Windows težave in blokade.

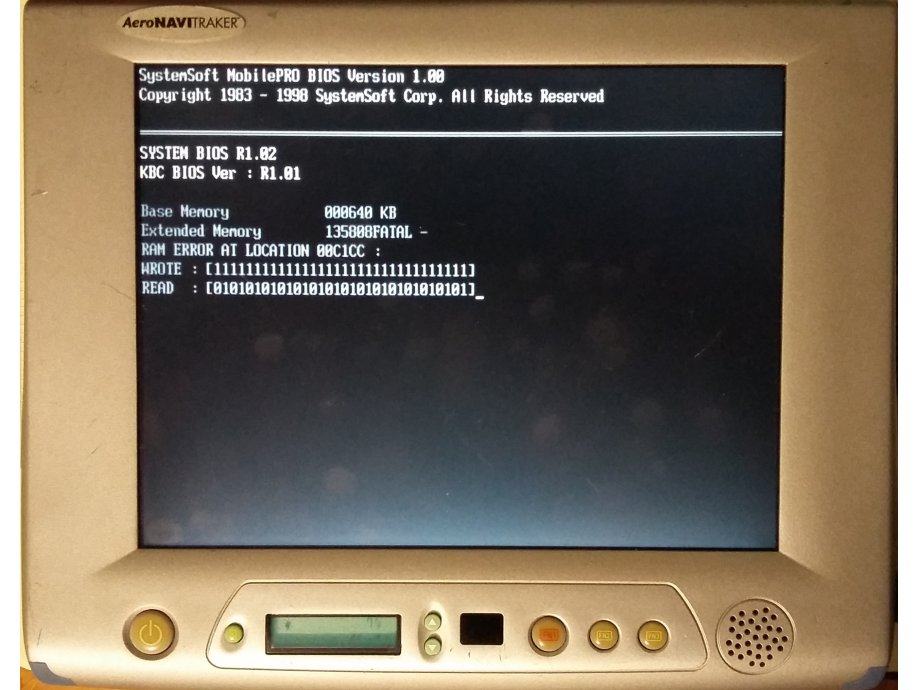

Če v BIOSu ukinem prednastavljen 'Fast Boot' (ki ne pregleduje RAMa), se ob ponovnem zagonu izvede pregled RAMa in pri tem vedno pri nekako 136MB (od 256MB) nastane 'Fatal RAM Error at Location:' in zagon se prekine, obstane - takrat je rešitev le z odklopom gumbaste baterije CR2032, ki vzdržuje nastavitve v BIOSu - s tem odklopom baterije se vzpostavi zopet tovarniška nastavitev 'Fast Boot' brez pregleda RAMa - za odklop konektorja gumbaste baterije 3V CR2032 in ponovni priklop pa je potrebno odpreti tablico...

Tablici manjka sklopno stojalo, ki je omogočalo pokončno lego (v navodilih je navpična lega tablice priporočena zaradi boljšega hlajenja - tablica se pri delovanju v resnici zelo greje).

Spodaj ima vtičnico za CCD kamero, ob tej vtičnici je stikalo ON/OFF za primarno baterijo (naj bi jo odklopilo, da ni več vir energije za tablico) - to stikalo premaknemo z iglo. Tudi če premaknem to stikalo v OFF položaj, se tablica na zun. napajalnik ne vklopi, se ne zažene - primarno baterijo sem moral ročno odklopiti (opisano zgoraj), da sem dosegel zagon tablice z zun. napajalnikom.

Ima samo eno USB vtičnico, vendar pa preko nje že v fazi BIOSa deluje običajna USB tipkovnica, v Windowsih preko nje lepo deluje USB miška.

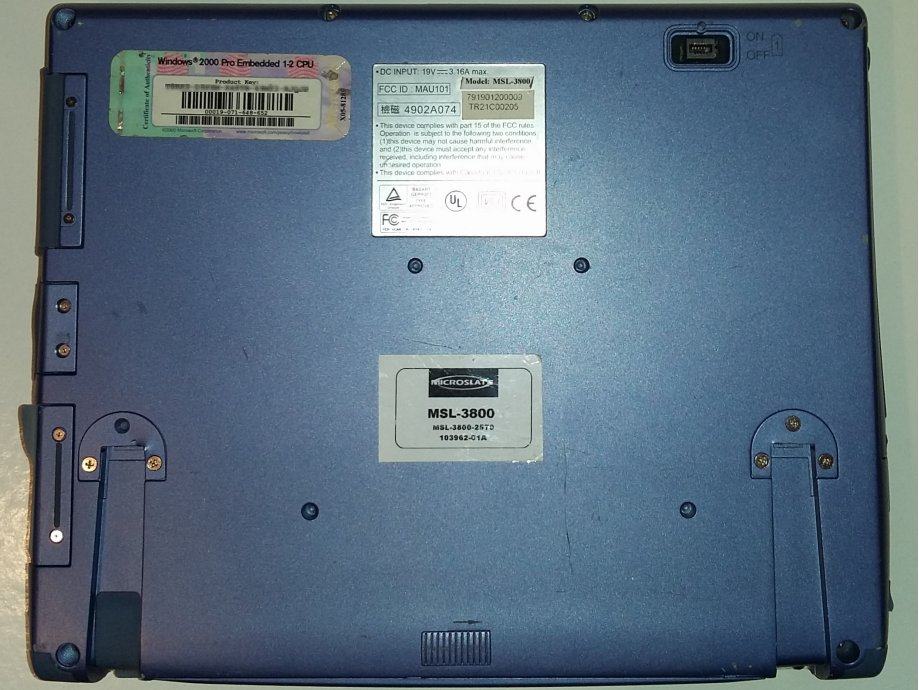

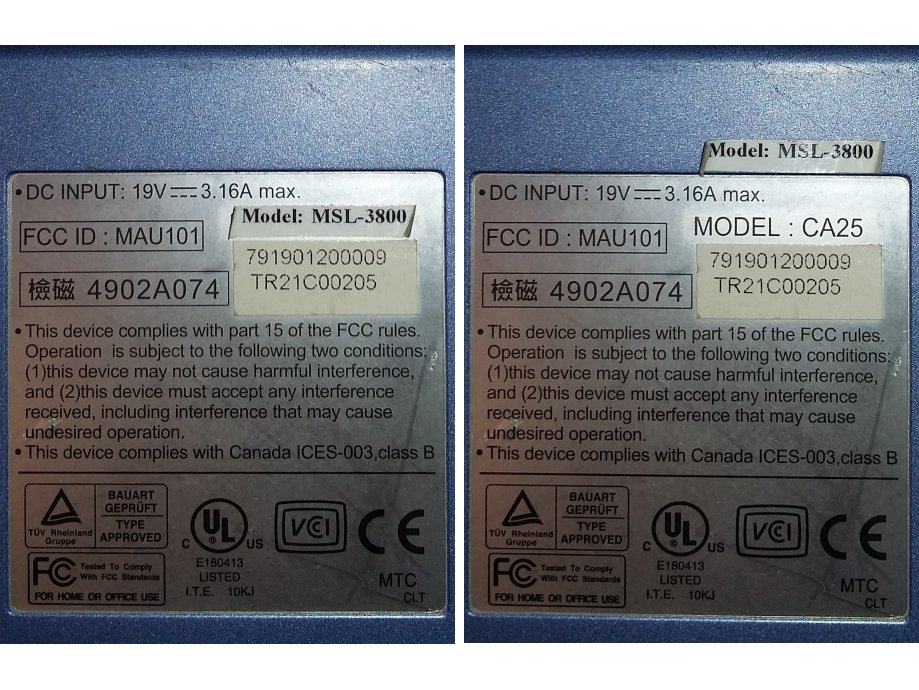

Uradna oznaka prenosnika je Microslate MSL-3800, vendar je to v bistvu MiTAC-ov GETAC CA25, za katerega se na netu lažje dobi podatke in navodila (če odstranimo nalepko 'MSL-3800' na spodnjem pokrovu, je pod njo oznaka CA25 - gl. sliko).

Na spletni strani:
https://usermanual.wiki/Getac-Technology/015.Users-Manual-CA27
se dobi navodila (7MB) za zelo podobno tablico Getac CA27.

zaslon TFT 10.4 cole (26.4 cm), 1024x768
CCFL backlight
Intel Mobile Pentium III 700 MHz, L2 256K
1 x slot za SODIMM SDRAM 133MHz (PC133), zdaj notri modul 256MB 133MHz CL3, maks. možno 1GB
chipset: Intel 82440MX
graf. kartica: ATI Rage Mobility, 4MB RAM

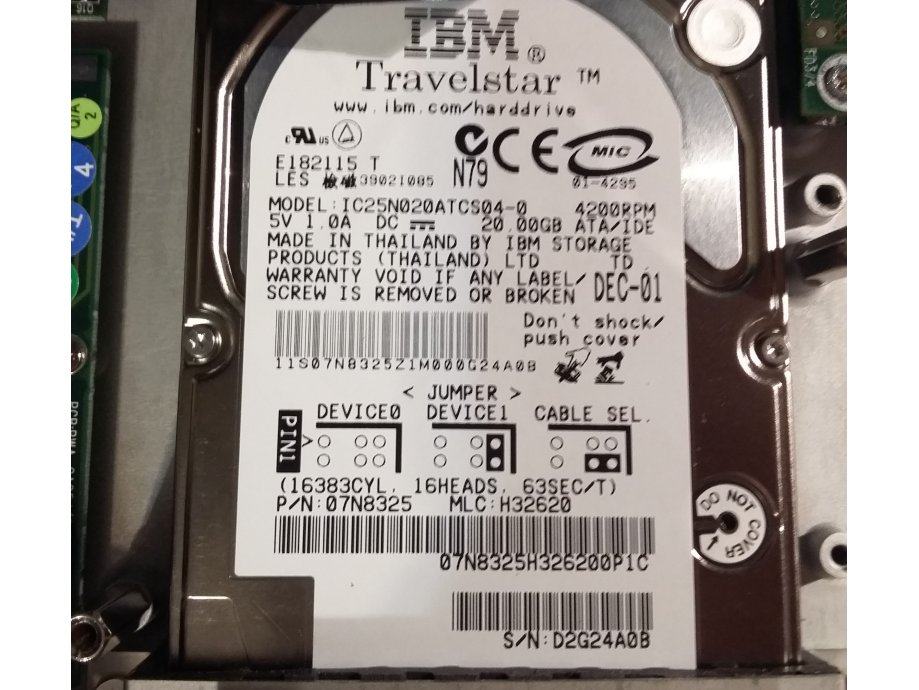

trdi disk 20GB, 2.5', IDE, IBM Travelstar IC25N020ATCS04-0, dec. 2001
CD-ROM: nima, lahko se priklopi zun. CD/DVD pogon, vendar mora imeti ustrezen specialen konektor
zvok: Crystal WDM Audio
LAN: nima
Wireless LAN: nima
modem: HSP56 MR, 56k
Infra-rdeča povezava: ima.

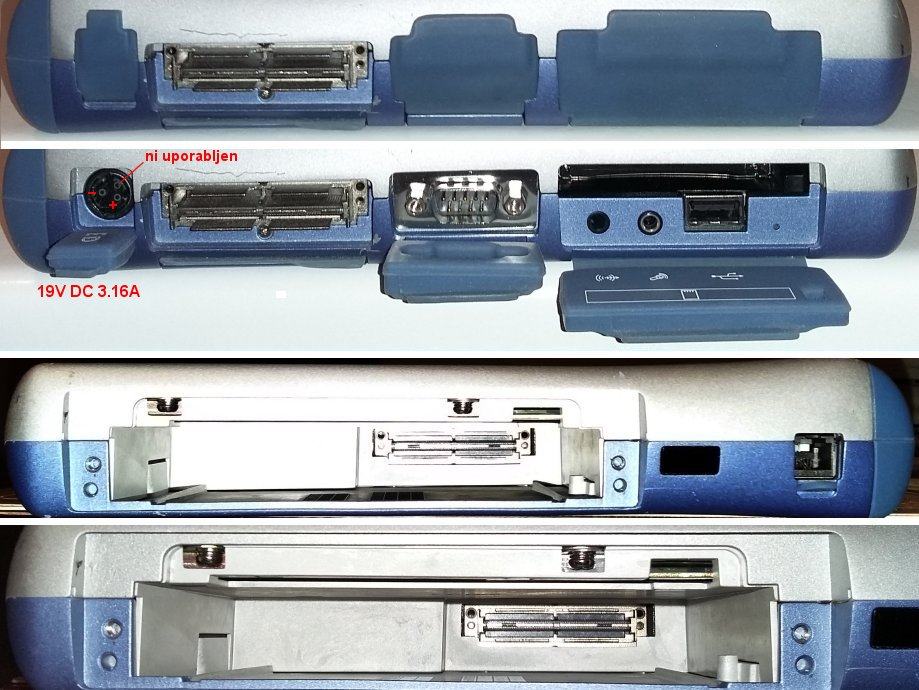

1 x USB
COM serijski vhod, 9-pin (moški)
RJ-11 tel. vtičnica za modemsko povezavo
reža za PCMCIA
Expansion Port (za Port Replicator, CD/DVD-ROM modul, USB FDD modul)
X-Bay Interface (za dodatni Wireless LAN/wireless modem CDPD/zun. monitor/ali 4 dodatne vtičnice: COM1/4, IEEE 1394, LAN)
IR okence za infra-rdečo povezavo (tipkovnica, miška)
vtičnica za stereo slušalke (ali za aktivne zvočnike)
vtičnica za mikrofon
vtičnica za zun. napajalnik, 3-pinska, posebna oblika.

dim. 296 x 240 x 44 mm, 2.56 kg (napajalnik dodatnih 0.77 kg)
