SOLARNI SONČNI KOLEKTOR Z 12 VAKUUMSKIMI CEVMI 58/1800

OBIŠČITE NAŠO SPLETNO STRAN: http://www.fordsolar.si/

Sončni kolektor - vakuumske cevi 12-58/1800
- 12 vakuumskih cevi s HEAT PIPE

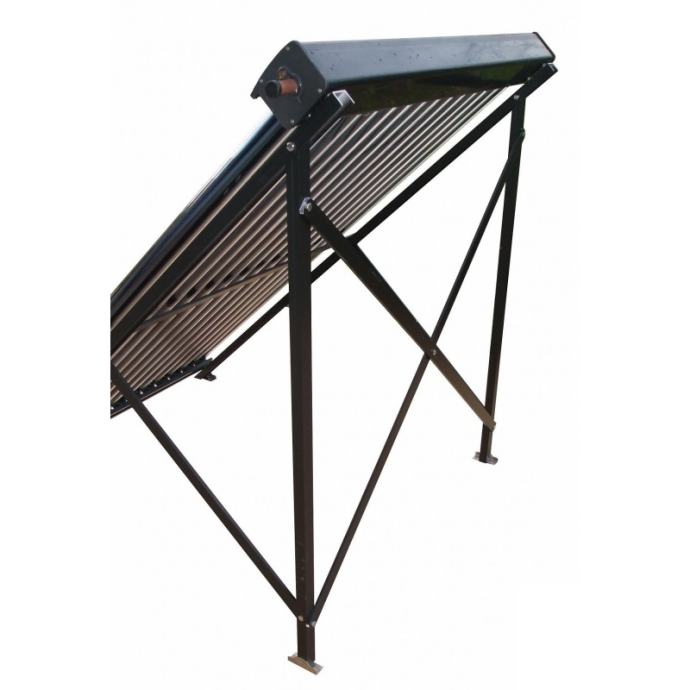

- aluminijast okvir (z možnostjo montaže tako na poševno kot ravno podlago)

Kolektor je v spisku EKO SKLADA RS, za pridobitev nepovratnih sredstev!

Uporaba:

Idealna rešitev za pridobivanje sanitarne tople vode in kot podpora sistemu centralnega ogrevanja enodružinskih hiš, gostišč, rekreacijskih centrov, bazenov, bolnišnic, proizvodnih objektov itd.

Oblika:

Sončni kolektor je sestavljen iz vakuumskih cevi iz borosilikatnega stekla. Visoka obratovalna varnost borosilikatnega stekla je dosežena z uporabo ustrezne mešanice oksidov SiO2 in B2O3, zaradi česar ima izdelek visoko kemično odpornost ter izredno čistost in enakomernost. Borosilikatno steklo je okolju prijazno in ga je mogoče večkrat reciklirati. Uporabljen je bil tudi postopek termičnega žarjenja (kaljenja). Skupaj z nizkim toplotnim raztezkom, značilnim za borosilikatno steklo, mu daje posebno visoko odpornost na spremembe temperature v primerjavi s standardnim steklom. Cevi so odporne na točo velikosti do 25 mm. Uporaba cevi s premerom 47 mm in 58 mm omogoča koncentrično postavitev ene v drugo. Zrak med cevmi se izčrpa, cevi pa se zvarijo skupaj. Vakuum med cevmi je odličen izolator in preprečuje izgubo toplote.
Nova posebna absorpcijska plast ALN/AIN-SS/CU z dodatkom bakra je naslednja generacija absorpcijskih plasti. Naslednjo plast, to je AL/N/AL plast, odlikuje višja učinkovitost (do 12 %) in odlične absorpcijske lastnosti direktnega in razpršenega sevanja. Dodatni sloji absorberja so zasnovani tako, da zadržijo čim več energije v ceveh in preprečijo izgubo toplote. Notranjost vakuumske cevi se lahko segreje do 300ºC. Znotraj vakuumskih cevi so nameščene tako imenovane "HEAT PIPE cevi". Aluminijasti radiatorji znotraj vakuumskih cevi podpirajo proces prenosa energije na bakrene toplotne cevi. Znižanje tlaka v cevi z odsesavanjem zraka poteka po principu zniževanja vrelišča s padcem tlaka. Tekočina/tekočina v izmenjevalniku toplotne cevi zavre že pri 25ºC. Baker, uporabljen pri izdelavi toplovodne cevi, je brez kisika, kar zagotavlja možnost dolgotrajnega in zanesljivega delovanja.

Visoka učinkovitost kolektorja je posledica sposobnosti absorpcije razpršenega sevanja (na primer v oblačnih dneh) in maksimalnega zmanjšanja toplotnih izgub. Energija se ne pridobiva samo iz neposredne sončne svetlobe, ampak tudi iz odbite svetlobe.

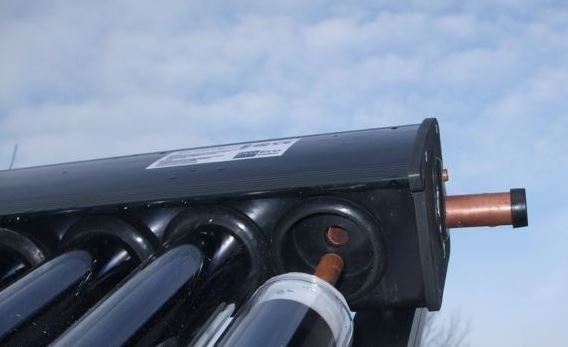

Zbirni razdelilnik kolektorja je izdelan iz bakrene cevi. V njem so nameščeni bakreni tulci, v katere je vstavljen kondenzator toplotne cevi. Za boljši stik med bakrenimi površinami in s tem učinkovitejši prenos toplote se uporabljajo visokotemperaturne toplotno prevodne paste. Zbirni vod je toplotno izoliran z mineralno volno. Kljub temu, da ima nekoliko slabše izolacijske lastnosti kot poliuretanska pena, je v tem primeru boljša rešitev. Mineralna volna ne oksidira in je bolj odporna na visoke temperature, ki lahko nastanejo na primer ob prekinitvi kroženja tekočine v instalaciji. Zbiralnik ima tudi prostor za temperaturni senzor. Ohišje zbiralnika in njegov okvir sta izdelana iz aluminija. Pri vgradnji kolektorjev na strehe objektov je zelo pomembna uporaba lahkih kovin.


Princip delovanja:

Energija sončnih žarkov segreva notranjost vakuumskih cevi. Toplota iz notranjosti cevi se prek aluminijastih radiatorjev prenaša na »HEAT PIPE«. Čez nekaj časa, pri 25 ºC začne tekočina v "heat pipe - toplotni cevi" izhlapevati. Hlapi gredo do glave izmenjevalnika (kondenzatorja), kjer oddajo toploto skozi zbirni vod in kondenzirajo. Ponovno teče navzdol v "toplotno cev", da se celoten postopek ponovi. Grelni medij, ki teče skozi kolektor (na primer glikol), nima stika z vakuumskimi cevmi in absorberjem, ki je na njih nameščen, temveč le prejema toploto iz kondenzatorja "heat pipe". Povezava "toplotnih cevi" s toplotnim izmenjevalnikom (v katerem teče glikol) je "suha".


V primeru okvare vakuumske cevi bo celoten sistem deloval še naprej, vendar bo učinkovitost sistema manjša. V vakuumskih ceveh ni tekočin, kar pomeni, da je cev mogoče kadarkoli razstaviti brez izpraznitve sistema.

Za hitro in enostavno povezavo kolektorja z akumulacijskim rezervoarjem (bojler, zalogovnik) priporočamo uporabo dvojnih cevi predizoliranih s peno sintetičnega kavčuka in povečano toplotno odpornostjo. Cevi so izdelane iz nerjavečega jekla ali mehkega bakra. Opremljeni so tudi z integriranim krmilnim kablom (za senzor temperature v kolektorju). Poleg ohranjanja najvišjih tehničnih parametrov za zmanjšanje izgub energije, ta sistem bistveno skrajša čas namestitve in poveča njeno zanesljivost.

Prednosti:

- Večji izkoristek vakuumskega kolektorja s sistemom "heat pipe" (delovanje skozi celo leto).
- Poškodba vakuumske cevi ne izklopi celotnega sistema, ampak le zmanjša učinkovitost kolektorja.
- Manjša verjetnost zamašitve kolektorja, do katere lahko pride pri ploščatih ali U-cevnih kolektorjih.
- Možnost povezave s sistemom centralnega ogrevanja za zmanjšanje stroškov energije.


Barva okvirja kolektorja črna
Barva razdelilnika črna

ZBIRALNIK:
Število vakuumskih cevi: 12
Uporaba ''heat pipe'' tehnologije: DA
premer vakuumskih cevi: 58 mm zunaj /47 mm znotraj, debelina stene: 1,6 ± 0,15 mm., dolžina: 1800 mm.
vrsta absorberja (aluminijev nitrid z bakrovo in jekleno plastjo) CU/SS-ALN(H)/SS-ALN(L)ALN
učinkovitost absorpcije α = 0,92～0,96 (AM1,5)
emisija z izgubo ε = 0,04 ~ 0,06 (80 ℃ ± 5 ℃)
stopnja vakuuma P. = manj ali enako kot 5,0X10ˉ³ (PA)
temperatura stagnacije 260 ~ 300 ℃ (znotraj prazne cevi)
odpornost proti toči Φ25 mm
življenjska doba več kot 15 let

OKVIR:
material aluminij
odpornost proti vetru 180 km/h


Redna cena: 625,00 € + ddv
AKCIJSKA CENA -20%: 500,00 € + ddv

CENA JE PODANA Z 9,5 % DDV, KAR VELJA V PRIMERU MOJE VGRADNJE, MONTAŽE, PRIKLOPA, ZAGONA,... ZA FIZIČNE OSEBE, ZA STANOVANJSKI OBJEKT!
V OSTALIH PRIMERIH - NADALJNA PRODAJA, PRAVNE OSEBE - SE OBRAČUNAVA 22 % DDV.

CENA JE PODANA BREZ MONTAŽE!

Nudim vam tudi strokovno montažo.


Ker se v teh časih, na področju tehnike, gradbenih materialov in kovin, vse draži z neverjetno hitrostjo, žal ne uspemo dnevno ažurirati vseh cen izdelkov v naši ponudbi.
ZATO PROSIMO POKLIČITE ZA AKTUALNO CENO IN ZALOGO!


Slike so simbolične!
