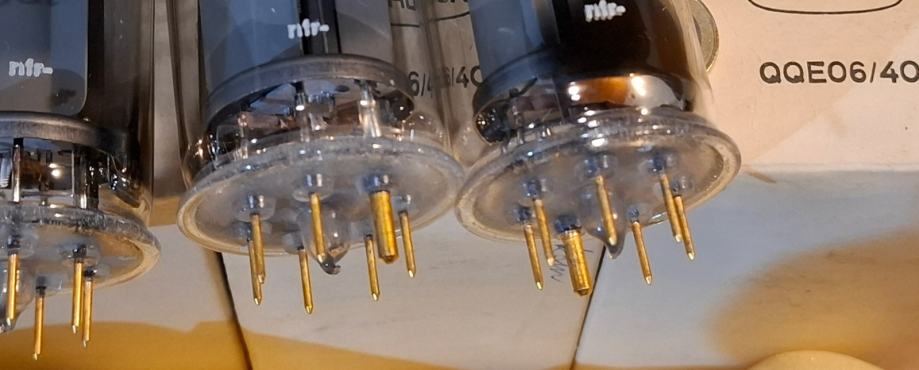

4 X elektronka QQE06/40 Double Tetrode Power/Output

4x = 100 eur
1x = 30 eur
So nove, NOS. Izdelane pri Philipsu, označene Ultron.
Mislim da so bile kot rezerva hranjene na oddajni točki Kozara.
031 337 262

Tube type: Double Tetrode Power/Output
Identical to:
= AX9903 = TD25 = TT25 = 11E16 = SRS4451 = RS1009
Normally replaceable-slightly different:
5894 ; CV424 ; QQV06-40A
Different maximum ratings:
YL1060
Heater different:
REE30B

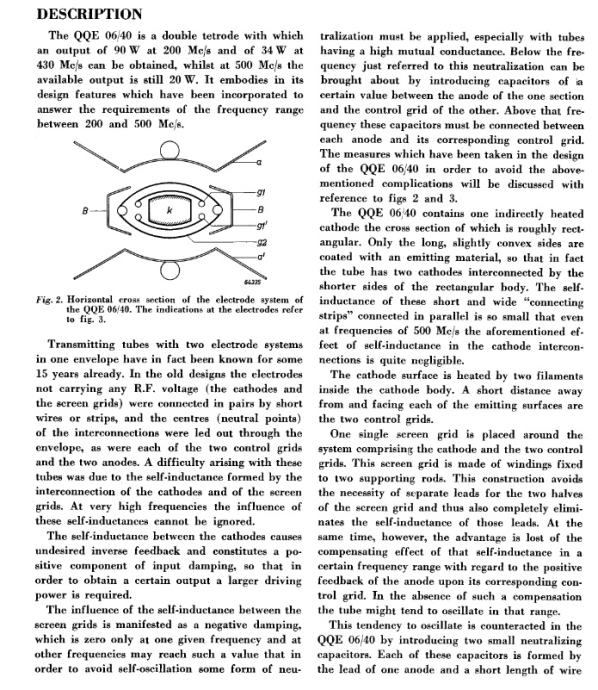

QQE 06/40 je dvojna tetroda, s katero lahko dosežemo izhodno moč 90 W pri 200 Mc/s in 34 W pri 430 Mc/s, medtem ko je pri 500 Mc/s razpoložljiva moč še vedno 20 W. Pooseblja v njegove konstrukcijske značilnosti, ki so bile vključene, da bi izpolnile zahteve frekvenčnega območja med 200 in 500 Mc/s.

Slika 2. Horizontalni prerez elektrodnega sistema QQE 06/40. Indikacije na elektrodah se nanašajo na sl. 3.
Oddajne cevi z dvema elektrodnima sistemoma v enem ovoju poznamo pravzaprav že kakih 15 let. V starih izvedbah so bile elektrode brez R.F. napetosti (katode in zaslonske mreže) so bile povezane v parih s kratkimi žicami ali trakovi, središča (nevtralne točke) medsebojnih povezav pa so bile speljane skozi ovoj, tako kot vsaka od dveh krmilnih mrež in obeh anod. Težava, ki je nastala pri teh elektronkah, je bila posledica samoinduktivnosti, ki jo je tvorila medsebojna povezava katod in zaslonskih mrež. Pri zelo visokih frekvencah vpliva teh samoinduktivnosti ni mogoče prezreti.
Samoinduktivnost med katodama povzroča neželeno inverzno povratno zvezo in predstavlja pozitivno komponento vhodnega dušenja, tako da je za pridobitev določenega izhoda potrebna večja pogonska moč.
Vpliv samoinduktivnosti med zaslonskimi mrežami se kaže kot negativno dušenje, ki je samo pri eni dani frekvenci nič, pri drugih frekvencah pa lahko doseže takšno vrednost, da se v izogib samonihanju pojavi neka oblika nev.
treba uporabiti tralizacijo, zlasti pri ceveh z visoko medsebojno prevodnostjo. Pod frekvenco, ki je pravkar omenjena, je to nevtralizacijo mogoče doseči z uvedbo kondenzatorjev določene vrednosti med anodo enega odseka in krmilno mrežo drugega. Nad to frekvenco morajo biti ti kondenzatorji povezani med vsako anodo in njeno ustrezno krmilno mrežo. Ukrepi, ki so bili sprejeti pri načrtovanju QQE 06/40, da bi se izognili zgoraj omenjenim zapletom, bodo obravnavani s sklicevanjem na sliki 2 in 3.
QQE 06/40 vsebuje eno indirektno ogrevano katodo, katere presek je približno pravokoten. Samo dolge, rahlo izbočene stranice so prevlečene z oddajnim materialom, tako da ima cev pravzaprav dve katodi, ki sta med seboj povezani s krajšima stranicama pravokotnega telesa. Samoinduktivnost teh vzporedno povezanih kratkih in širokih »veznih trakov« je tako majhna, da je že pri frekvencah 500 Mc/s omenjeni učinek samoinduktivnosti v katodnih medsebojnih povezavah povsem zanemarljiv.
Površino katode segrevata dve nitki znotraj telesa katode. Na kratki razdalji in obrnjeni proti vsaki od sevalnih površin sta dve krmilni mreži.
Okoli sistema je nameščena ena mreža zaslona, ​​ki obsega katodo in dve krmilni mreži. Ta zaslonska mreža je sestavljena iz navitij, pritrjenih na dve nosilni palici. S to konstrukcijo se izognemo potrebi po ločenih vodnikih za obe polovici rešetke zaslona in s tem tudi popolnoma odpravimo samoinduktivnost teh vodnikov. Hkrati pa se izgubi prednost kompenzacijskega učinka te samoinduktivnosti v določenem frekvenčnem območju glede na pozitivno povratno informacijo anode na njeno ustrezno krmilno mrežo. Če takšne kompenzacije ni, lahko cev niha v tem območju.
To težnjo po nihanju se v QQE 06/40 odpravi z uvedbo dveh majhnih nevtralizacijskih kondenzatorjev. Vsak od teh kondenzatorjev je sestavljen iz vodnika ene anode in kratke žice
